Slipring Nedir ?

Slip ring (Döner elektrik konnektörü, iletişim bileziği, akım toplayıcı kolektör, döner elektrik iletimi ünitesi) nedir?

Elektromekanik bir ürün olan slipring elektriksel gücü ve elektrik sinyallerini sabit bir yapıdan dönen bir yapıya iletimini sağlamak için kullanılan bir üründür.

Dönen bir yapı üzerine elektrik güç ve sinyallerini aktarabilir miyim?

Slip-ring aralıklı, kesintili veya sürekli dönmesi istenen her elektromekanik sistemde güç ve/veya veri iletimi için kullanılabilir. Bu ürünler mekanik performansı artırarak, çalışma esnasında dönen kısım ile sabit kısım arasında kablo bağlantılarının zarar görmesi engellenerek hareketli sisteme veri ve güç akışı sağlanır.

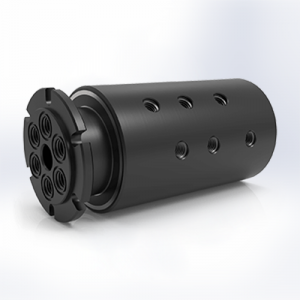

Ayrıca özel olarak üretilen çok arayüzlü slipringler de mevcuttur. Bu özel modeller de  elektriksel güç ve sinyallerin yanında tek ve çok kanallı fiberoptik bağlantılar ve pnömatik/ hidrolik sistemler için gaz ve akışkanların iletimi tek bir ürün üzerinden sağlanabilir.

Döner elektrik arayüzleri, akım toplayıcı iletişim bileziği, fırça tutuculu bilezik sistemi, dönen elektrik konnektörleri, kollektör, fırdöndü, döner mafsal veya döner elektrik eklemleri olarakta adlandırılır. En yaygın kullanımı slipring motorlar, elektrik generatörleri, paketleme makineleri, kablo tamburları, döner kameralar, rüzgar türbinleri, döner sistemlere, kontrol devrelerine güç transferi ve analog veya dijital sinyaller içeren dataları iletmek için her sistemde kullanılabilir.

AWG, mm ve mm² Dönüşüm Tablosu

Amerikan Standardı Metrik Sistemde Karşılığı Akım Değeri, maksimum
AWG Ölçüleri mm² mm mm² Amper
1300 MCM 659,00 28,97 625 861A
1000 MCM 506,71 25,40 500 738A
800 MCM 405,35 22,72 400 644A
700 MCM 354,71 21,25 350 390A
600 MCM 304,00 19,67 300 541A
500 MCM 253,35 17,96 240 471A
350 MCM 177,00 15,01 185 394A
300 MCM 154,00 14,00 150 347A
250 MCM 126,64 12,70 120 302A
4/0 107,2 11,68 95 258A
3/0 85,03 10,04 239A
2/0 67,43 9,26  70 190A
1/0 53,48 8,25  50 150A
1 42,41 7,34 119A
2 33,63 6,55  35 94A
3 26,67 5,83 75A
4 21,15 5,19 25 60A
5 16,77 4,60 47A
6 13,3 4,11 16 37A
7 10,55 3,67 30A
8 8,37 3,26 10 24A
9 6,63 2,91 19A
10 5,26 2,59 6 15A
11 4,17 2,31 12A
12 3,31 2,05 4 9,3A
13 2,62 1,83 2,5 7,4A
14 2,08 1,63 5,9A
15 1,65 1,45 4,7A
16 1,31 1,29 1,5 3,7A
17 1,03 1,15 1,0 2,9A
18 0,823 1,00 0,75 2,3A
19 0,653 0,91 1,8A
20 0,51 0,81 0,50 1,5A
21 0,41 0,72 1,2A
22 0,32 0,64 0,40 0,92A
23 0,25 0,57 0,729A
24 0,2050 0,511 0,25 0,577A
26 0,1280 0,405 0,14 0,361A
28 0,0804 0,321 0,08 0,226A
30 0,0503 0,255 0,05 0,142A
  • AWG (American Wire Gauge)
  • 1 mil = 0,001 inç =0,0254 mm
  • 1CM (Circular Mil) = 1 mil kare = 0,0005067 mm²
  • 1 MCM = 1000 mil kare = 0,5067 mm²

IP Koruma Sınıfları

Su Koruması (Satır)

Toz Koruması (Sütun)

 Korumasız Damlayan suya karşı korumalı 15° açıya kadar damlayan suya karşı korumalı 60° açıya kadar damlayan suya karşı korumalı Sıçrayan suya karşı korumalı Su püskürmesine karşı korumalı Güçlü su püskürtmesine karşı korumalı Suya kısa süreli daldırma etkilerine karşı korumalı Su altında bırakılmaya karşı korumalı
0 1 2 3 4 5 6 7 8
Korumasız 0 IP00 IP01 IP02 IP03 IP04 IP05 IP06 IP07 IP08
50 mm’den büyük katı cisimlere karşı korumalı 1 IP10 IP11 IP12 IP13 IP14 IP15 IP16 IP17 IP18
12,5 mm’den büyük katı cisimlere karşı korumalı 2 IP20 IP21 IP22 IP23 IP24 IP25 IP26 IP27 IP28
2,5 mm’den büyük katı cisimlere karşı korumalı 3 IP30 IP31 IP32 IP33 IP34 IP35 IP36 IP37 IP38
1 mm’den büyük katı cisimlere karşı korumalı 4 IP40 IP41 IP42 IP43 IP44 IP45 IP 46 IP47 IP48
Toza karşı korumalı 5 IP50 IP51 IP52 IP53 IP54 IP55 IP56 IP57 IP58
Toz geçirmez 6 IP60 IP61 IP62 IP63 IP64 IP65 IP 66 IP 67 IP68
