Slip Ring Tamiri

Slip ringler, elektrik motorları, jeneratörler, rüzgâr türbinleri ve çeşitli endüstriyel makineler gibi birçok uygulamada kullanılan önemli bileşenlerdir. Bu cihazların ana işlevi, sabit bir noktadan döner bir yapıya güç ve sinyal iletimini sağlamaktır. Bu özelliği sayesinde, slip ringler döner hareket gerektiren uygulamalarda kritik bir rol oynarlar. Ancak, bu bileşenlerin etkin çalışması ve uzun ömürlü olması için düzenli bakım ve zaman zaman tamir ve bakım gerekmektedir.

Bakımın Önemi ve Çeşitleri

Bakımın önemi, slip ringlerin çalışma prensipleri ve uygulama alanları göz önünde bulundurulduğunda daha iyi anlaşılabilir. Slip ringler, döner hareket sırasında sürekli fiziksel temas halindedirler. Bu sürekli temas, zamanla aşınmaya ve yıpranmaya neden olabilir. Aşınma, elektriksel direncin artmasına ve dolayısıyla iletim verimliliğinin düşmesine yol açabilir. Bu nedenle, düzenli bakım, bu aşınma ve yıpranma etkilerini azaltarak, slip ringlerin verimli ve güvenilir bir şekilde çalışmasını sağlar.

Bakım işlemleri genellikle şu şekilde sınıflandırılabilir:

Temizlik ve Slip Ring Bakımı

Slip ringlerin düzenli temizliği, bu cihazların verimli ve güvenilir çalışmasını sağlamak için kritik bir süreçtir. Temizlik, slip ring bakımının en önemli aşamalarından biridir ve cihazın içinde biriken toz ve kir partiküllerini temizleyerek iletim verimliliğini ve güvenilirliğini korur.

1. Toz ve Kirin Etkileri: Slip ringlerin iç yüzeylerinde biriken toz ve kir partikülleri, elektriksel iletkenlik üzerinde olumsuz etkilere sahip olabilir. Bu birikintiler, elektriksel direnci artırabilir ve böylece iletim verimliliğini düşürebilir. Ayrıca, bu partiküller, mekanik aşınmayı artırarak cihazın ömrünü kısaltabilir.

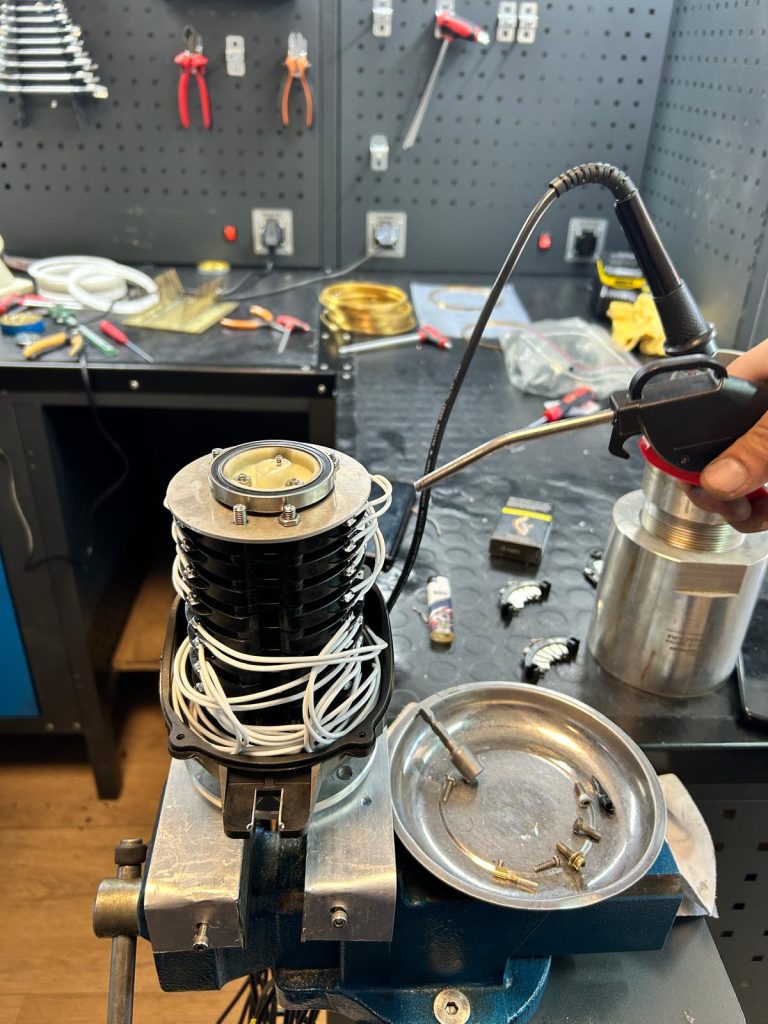

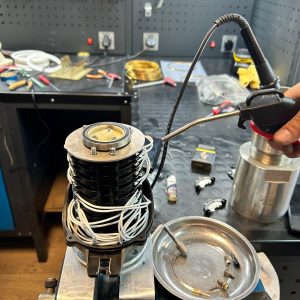

2. Temizlik Yöntemleri: Temizlik işlemleri, çeşitli yöntemler kullanılarak yapılabilir. Bunlar arasında kompresörlü hava, vakum ve fırça kullanımı yer alır. Kompresörlü hava, sıkıştırılmış hava yardımıyla toz ve kir partiküllerini etkili bir şekilde üfleyerek temizler. Vakum, toz ve kir partiküllerini çekerek ortamdan uzaklaştırır. Fırça kullanımı ise, daha inatçı kirlerin ve partiküllerin mekanik olarak temizlenmesine olanak tanır.

3. Temizliğin Süresi ve Sıklığı: Temizlik işlemleri genellikle kısa sürede tamamlanabilir. Ancak, slip ringlerin kullanım yoğunluğuna ve çalıştıkları çevresel koşullara bağlı olarak temizlik sıklığı değişebilir. Örneğin, tozlu veya kirli ortamlarda çalışan slip ringlerin daha sık temizlenmesi gerekebilir.

4. Temizliğin Önemi: Düzenli temizlik, slip ringlerin uzun süreli çalışmasını ve verimliliğini korumak için önemlidir. Temizlenmemiş slip ringler, zamanla performans kaybına ve potansiyel arızalara yol açabilir. Bu nedenle, temizlik, bakım programlarının ayrılmaz bir parçası olmalı ve uygun sıklıkta gerçekleştirilmelidir.

5. Uzmanlık Gereksinimi: Slip ringlerin temizliği, özellikle hassas ve karmaşık sistemlerde, dikkat ve uzmanlık gerektiren bir işlemdir. Yanlış temizlik yöntemleri, cihaza zarar verebilir veya performansını olumsuz etkileyebilir. Bu nedenle, temizlik işlemleri deneyimli teknisyenler tarafından yapılmalıdır.

Aşınma Kontrolü ve Önemi

Slip ringlerin bakım sürecinde aşınma kontrolü, bu cihazların sağlıklı ve verimli çalışmasını sağlamak için hayati bir adımdır. Aşınma kontrolü, slip ringlerin fiziksel durumunu düzenli olarak inceleyerek, herhangi bir anormal aşınma veya yıpranma belirtisini saptamayı amaçlar.

1. Aşınma Kontrolünün Sürekliliği: Düzenli aralıklarla yapılan aşınma kontrolleri, slip ringlerin uzun ömürlü ve güvenilir bir şekilde çalışmasını sağlar. Bu kontroller, özellikle yüksek dönüş hızlarına sahip uygulamalarda daha sık yapılmalıdır. Rüzgâr türbinleri gibi yüksek dönüş hızına sahip uygulamalarda, slip ringler daha hızlı aşınabilir ve bu da performansı olumsuz etkileyebilir.

2. Erken Tespitin Önemi: Aşınma belirtilerinin erken tespiti, büyük arızaların ve uzun süreli kesintilerin önüne geçmek için kritik öneme sahiptir. Erken tespit edilen aşınma sorunları, daha küçük ve yönetilebilir onarım işlemleriyle çözülebilir. Bu, hem maliyetleri düşürür hem de cihazın çalışma süresini maksimize eder.

3. Aşınma Kontrolü Yöntemleri: Aşınma kontrolü, görsel incelemeler, mikrometre ölçümleri ve diğer hassas ölçüm araçları kullanılarak yapılır. Görsel incelemeler, yüzeydeki çizikler, çatlaklar veya diğer fiziksel hasar belirtilerini tespit etmeyi amaçlar. Mikrometre ölçümleri ise, bileşenlerin boyutlarındaki değişiklikleri saptamak için kullanılır. Bu yöntemler, aşınmanın derecesini ve onarım gerekliliğini belirlemek için önemlidir.

4. Aşınmanın Etkileri ve Sonuçları: Aşınma, slip ringlerin elektriksel direncini artırabilir ve iletim verimliliğini düşürebilir. Ayrıca, aşırı aşınma, slip ringlerin mekanik bütünlüğünü bozarak ciddi arızalara yol açabilir. Düzenli aşınma kontrolü, bu tür sorunların önlenmesine yardımcı olur ve cihazın optimum performansını sürdürmesini sağlar.

5. Düzenli Bakımın Parçası Olarak: Aşınma kontrolü, düzenli bakım programlarının ayrılmaz bir parçasıdır. Bu kontroller, bakım programlarının etkinliğini artırır ve cihazın güvenilir bir şekilde çalışmasını sağlamak için gereklidir. Ayrıca, aşınma kontrolü, bakım ve onarım faaliyetlerinin planlanmasında ve zamanlamasında önemli bir rol oynar.

Elektriksel Testler ve Önemi

Slip ringlerin bakım sürecinde elektriksel testlerin yapılması, bu bileşenlerin uzun süreli ve verimli çalışmasını sağlamak için kritik bir adımdır. Elektriksel testler, slip ringlerin performansını ve güvenilirliğini doğrudan etkileyen önemli faktörleri değerlendirir.

1. Elektriksel Direnç ve İletim Kapasitesinin Kontrolü: Slip ringlerin elektriksel direnci ve iletim kapasitesi, zamanla değişiklik gösterebilir. Bu değişimler, aşınma, kirlenme veya malzeme yorgunluğu gibi faktörlerden kaynaklanabilir. Elektriksel direnç ve iletim kapasitesinin periyodik olarak test edilmesi, bu değişimleri tespit etmeyi ve gerektiğinde müdahale etmeyi sağlar. Bu testler, slip ringlerin verimliliğini ve güvenliğini korumak için hayati öneme sahiptir.

2. Potansiyel Sorunların Erken Tespiti: Elektriksel testler, slip ringlerdeki potansiyel sorunları erkenden tespit etmeye olanak tanır. Örneğin, artan elektriksel direnç, bağlantı noktalarında aşınma veya korozyonun bir işareti olabilir. Bu tür sorunlar erken tespit edildiğinde, daha büyük arızaların ve uzun süreli kesintilerin önüne geçmek mümkün olur.

3. Test Sürecinin Hassasiyeti: Elektriksel testler, özel ekipmanlar ve teknikler kullanılarak yapılır. Bu süreç, yüksek hassasiyet ve teknik bilgi gerektirir. Testler sırasında, slip ringlerin elektriksel direnci, akım taşıma kapasitesi ve yalıtım gücü gibi çeşitli parametreler ölçülür. Bu ölçümler, bileşenin mevcut durumunu ve performansını doğru bir şekilde değerlendirmek için önemlidir.

4. Düzenli Bakımın Parçası Olarak: Elektriksel testler, düzenli bakım programının ayrılmaz bir parçasıdır. Bu testler, slip ringlerin güvenilir ve verimli bir şekilde çalışmasını sağlamak için düzenli aralıklarla yapılmalıdır. Ayrıca, bu testler, bakım ve onarım işlemlerinin planlanmasında ve zamanlamasında önemli bir rol oynar.

Kablaj ve Konnektör Yenileme

Slip ringlerin bakım ve onarım süreçlerinde, kablaj ve konnektör yenileme işlemleri de büyük önem taşır. Bu süreç, slip ringlerin performansını ve güvenilirliğini doğrudan etkileyen kritik bir adımdır.

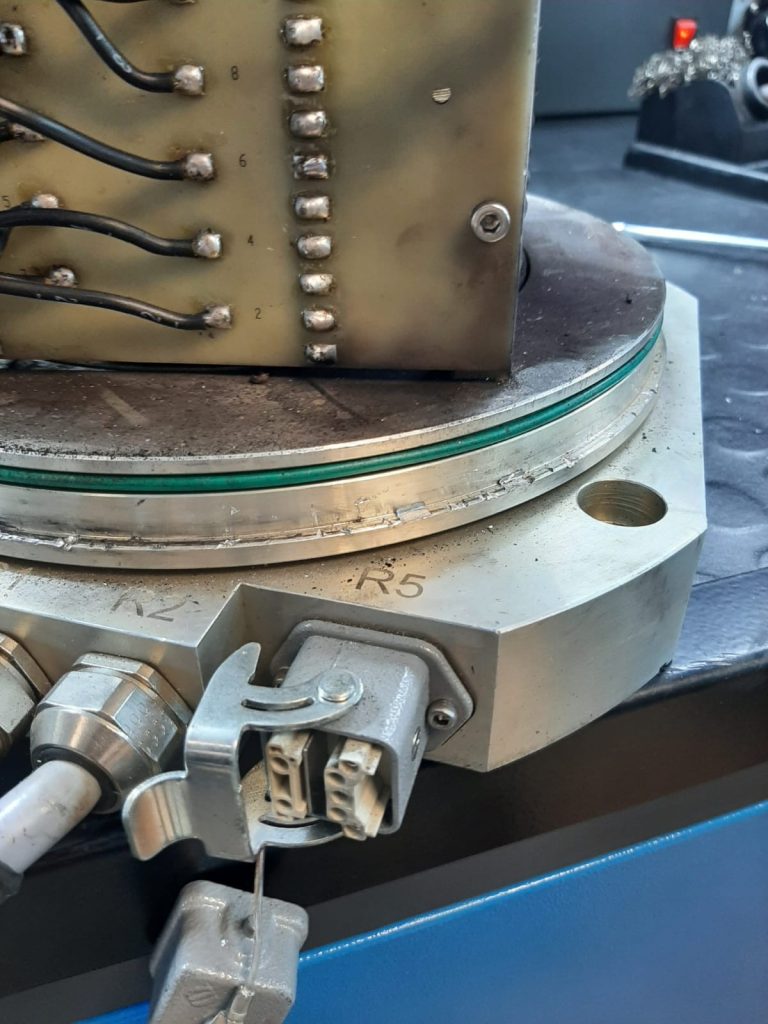

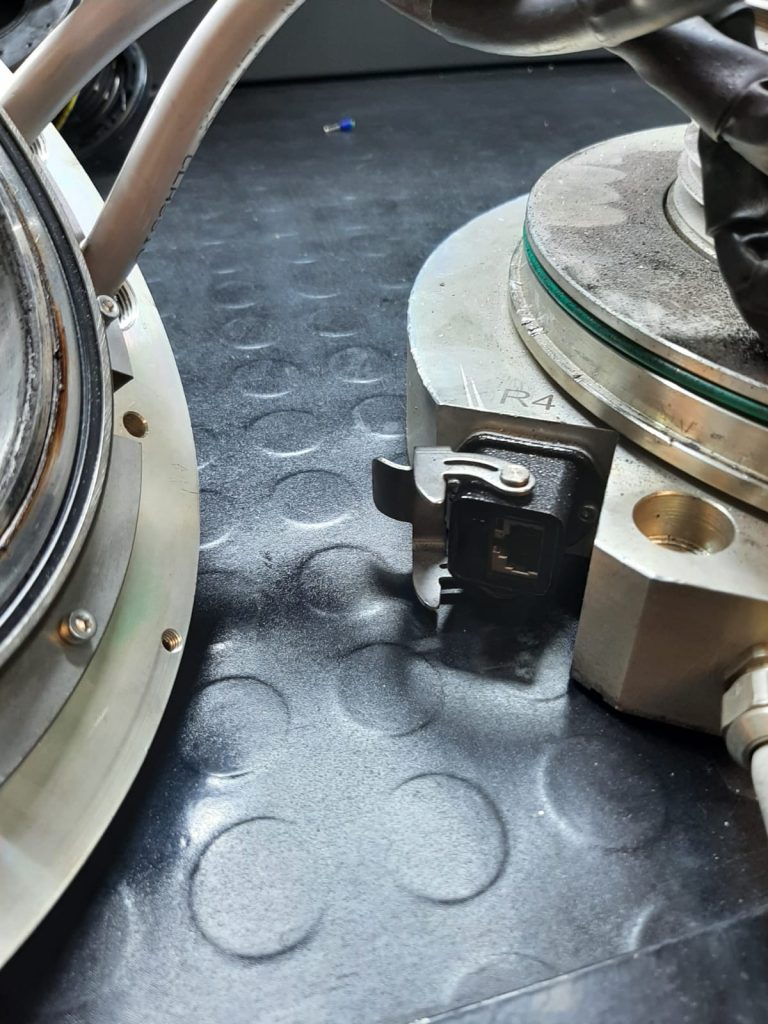

1. Konnektör Yenileme İşleminin Önemi: Konnektörler, slip ringlerin elektriksel bağlantılarını sağlayan hayati bileşenlerdir. Zamanla bu konnektörler aşınabilir, zarar görebilir veya eskiyebilir. Bu durum, slip ringlerin verimli çalışmasını engelleyebilir ve hatta elektriksel arızalara yol açabilir. Konnektörlerin yenilenmesi, bu tür sorunların önüne geçer ve cihazın uzun ömürlü kullanımını sağlar.

2. Yeni Konnektör Eklenmesi: Bazı durumlarda, özellikle daha eski veya özel üretim slip ringlerde, mevcut konnektörlerin yetersiz kalması veya hiç bulunmaması söz konusu olabilir. Bu gibi durumlarda, slip ringlere uygun yeni konnektörler eklemek gerekir. Bu işlem, cihazın mevcut sistemle uyumlu hale getirilmesini ve daha güvenilir bir elektriksel bağlantı sağlanmasını mümkün kılar.

3. Uzmanlık ve Hassasiyet Gereksinimi: Kablaj ve konnektör yenileme işlemleri, büyük dikkat ve uzmanlık gerektirir. Yanlış yapılan bir bağlantı, elektriksel arızalara veya cihazın verimsiz çalışmasına neden olabilir. Bu nedenle, bu tür işlemler, alanında deneyimli teknisyenler tarafından yapılmalıdır.

4. Kaliteli Malzeme Kullanımı: Konnektör yenileme ve kablaj işlemlerinde, yüksek kaliteli malzemelerin kullanılması önemlidir. Kaliteli konnektörler ve kablolar, elektriksel iletkenliği artırır, aşınma direncini yükseltir ve uzun süreli dayanıklılık sağlar.

Uygulama Örnekleri ve Bakım İhtiyaçları

Slip ringlerin kullanıldığı çeşitli sektörlerden bahsedecek olursak, bu cihazların her bir uygulama alanının kendine özgü bakım ihtiyaçları ve zorlukları vardır. Vinçler ve rüzgâr türbinleri dışında, slip ringler denizcilik, otomotiv, tıbbi cihazlar ve hatta eğlence sektöründe de kullanılır. Her bir sektörün ihtiyaçları, slip ringlerin bakımını ve onarımını farklı şekillerde etkiler. Örneğin:

1. Vinçler: Vinçler genellikle daha düşük dönüş hızlarına sahip olduğundan, slip ringlerin yıllık bakımı genellikle yeterlidir. Bu bakım sırasında, temizlik ve aşınma kontrolü gibi temel işlemler gerçekleştirilir.

2. Rüzgâr Türbinleri: Rüzgâr türbinlerinde kullanılan slip ringler, çok daha yüksek dönüş hızlarına maruz kaldığı için daha sık bakım gerektirir. Bu bakım, aşınma kontrolü, temizlik ve elektriksel testleri içerir. Ayrıca, rüzgâr türbinlerinin zorlu çevresel koşullara maruz kalması nedeniyle, bu uygulamalarda slip ringlerin koruyucu kaplamalarının durumu da kontrol edilmelidir.

3. Denizcilik Sektörü: Gemi ve deniz araçlarında kullanılan slip ringler, tuzlu su ve aşırı nem gibi zorlu çevresel koşullara maruz kalır. Bu sektördeki slip ringlerin bakımı, korozyona karşı koruma ve suya dayanıklılık gibi ekstra önlemleri içerebilir. Düzenli temizlik ve yağlama, bu cihazların uzun süreli çalışmasını sağlamak için kritik öneme sahiptir.

4. Otomotiv Sektörü: Otomobil direksiyon sistemleri, hava yastığı sistemleri ve diğer döner bileşenlerde kullanılan slip ringler, sürekli hareket ve titreşime maruz kalır. Bu alanda, slip ringlerin düşük aşınma oranına ve yüksek güvenilirliğe sahip olması gerekmektedir. Bakım, bu cihazların düzgün çalışmasını sağlamak ve araç güvenliğini korumak için hayati öneme sahiptir.

5. Tıbbi Cihazlar: MR makineleri ve döner röntgen cihazları gibi tıbbi ekipmanlarda kullanılan slip ringler, yüksek hassasiyet ve güvenilirlik gerektirir. Bu sektördeki bakım, elektriksel gürültüyü en aza indirgeyerek, cihazların doğru ve kesintisiz çalışmasını sağlamak için önemlidir.

6. Eğlence Sektörü: Dönme dolaplar ve diğer döner eğlence cihazlarında kullanılan slip ringler, sürekli ve düşük hızlı harekete maruz kalır. Bu uygulamalar genellikle daha az teknik bakım gerektirir, ancak güvenlik nedeniyle düzenli kontroller yapılması önemlidir.

7. Cam Sektörü: Cam üretim ve işleme tesislerinde, slip ringler yüksek sıcaklık ve aşındırıcı ortamlara maruz kalabilir. Bu sektördeki bakım, slip ringlerin sıcaklığa ve aşınmaya karşı dayanıklılığını korumayı hedefler.

8. Tekstil Sektörü: Tekstil üretim hatlarında kullanılan slip ringler, toz ve lif parçacıklarının birikmesine maruz kalır. Bu nedenle, düzenli temizlik ve aşınma kontrolü bu sektörde özellikle önemlidir.

9. Paketleme Hatları: Paketleme hatlarında kullanılan slip ringler, sürekli ve hızlı dönüş hareketine tabi olur. Bu sektörde bakım, aşınma kontrolü ve hızlı hareket koşullarına uygun yağlama gereksinimlerini içerir.

Her bir sektör, slip ringlerin tasarım ve bakımında farklı zorluklar ve öncelikler sunar. Bu nedenle, slip ringlerin bakımı, kullanıldıkları özgün uygulama alanlarının gereksinimlerine göre özelleştirilmelidir. Slip ring üreticileri, bu çeşitli ihtiyaçları karşılamak için genellikle çok yönlü ve dayanıklı ürünler geliştirir. Bu ürünlerin etkin şekilde çalışması ve uzun ömürlü olması için doğru bakım ve onarım pratikleri uygulanmalıdır.

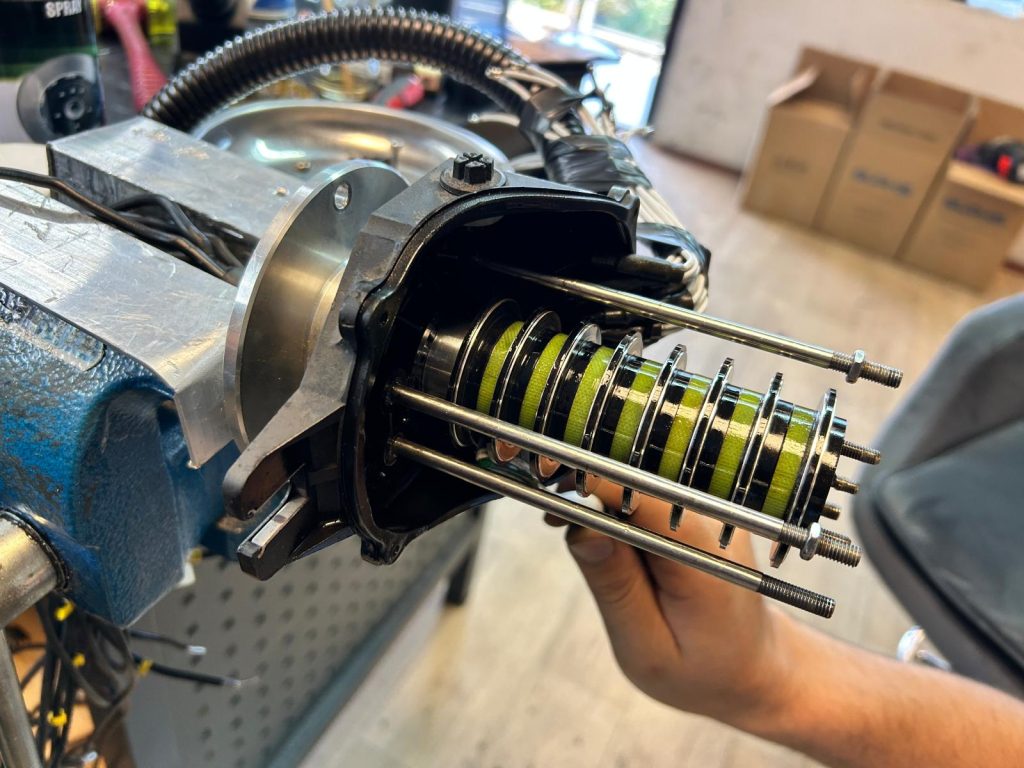

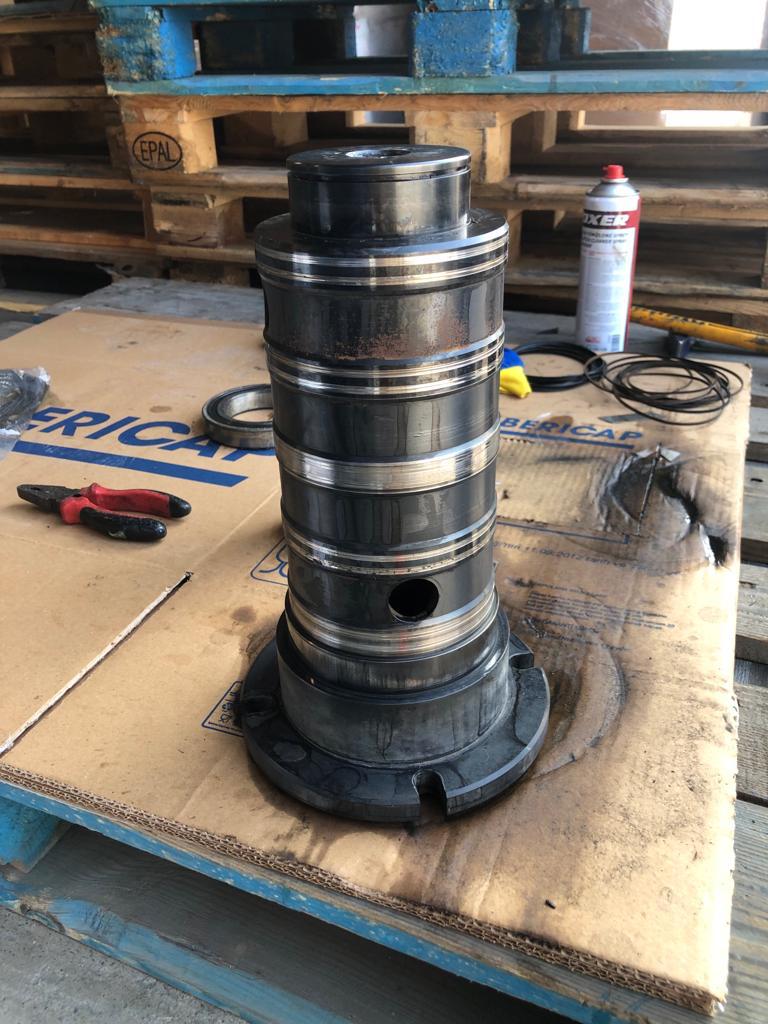

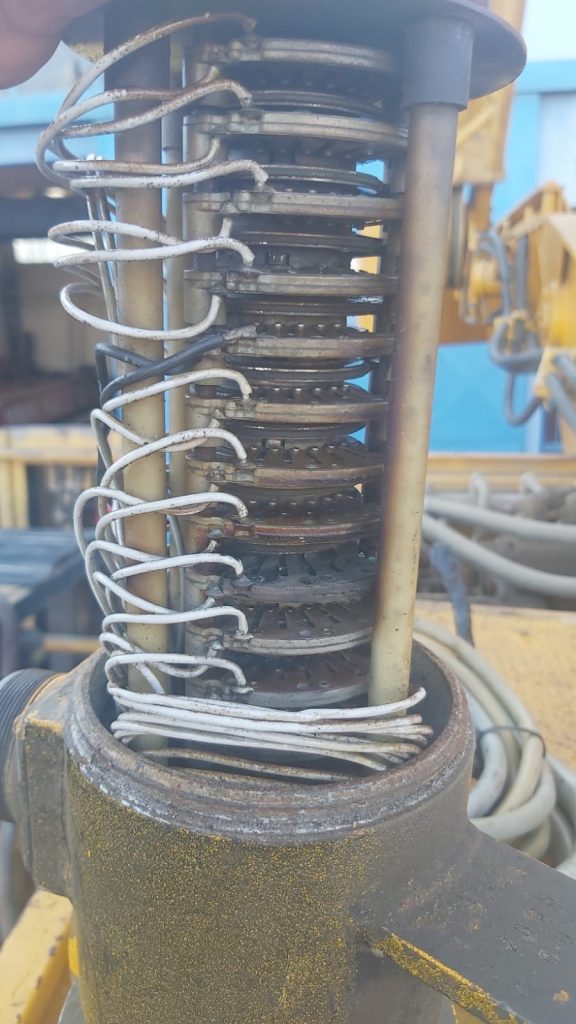

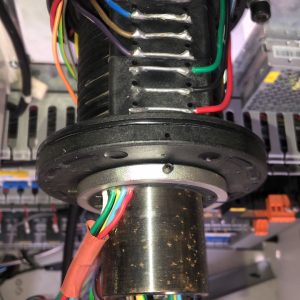

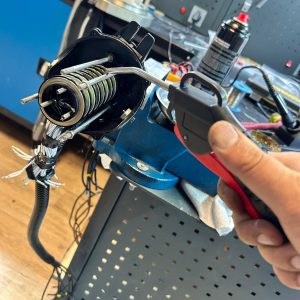

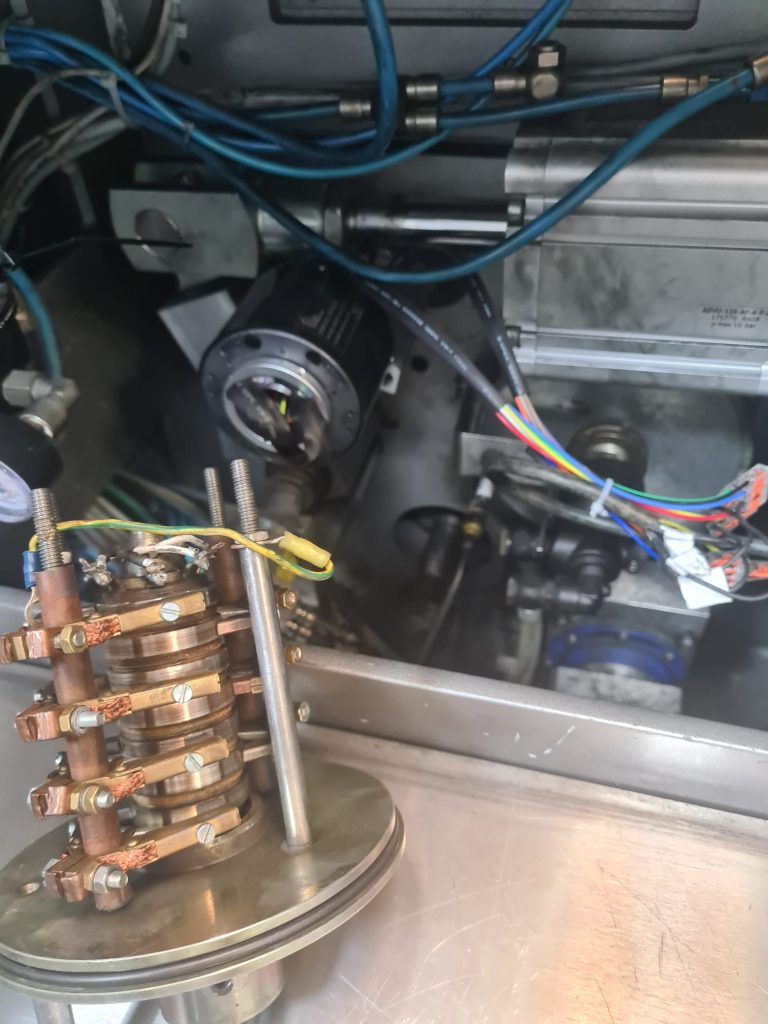

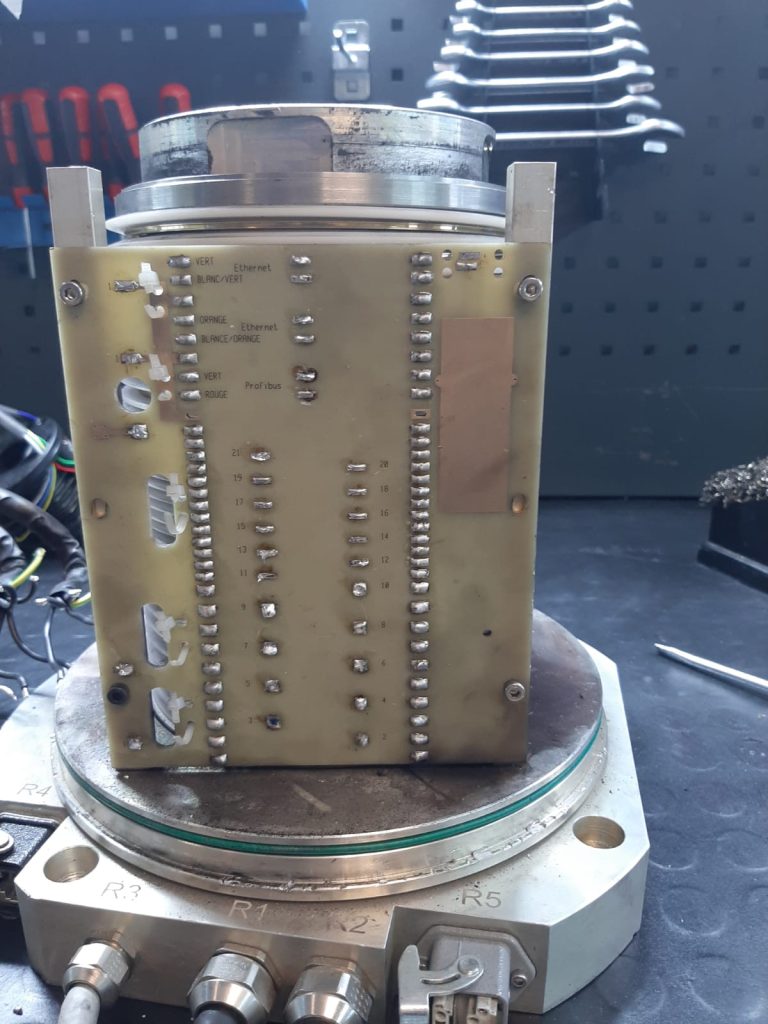

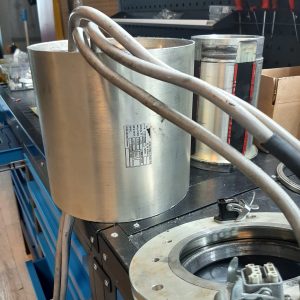

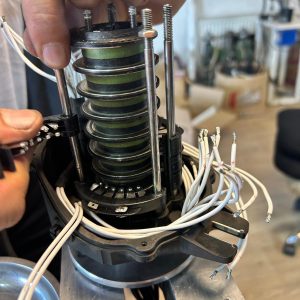

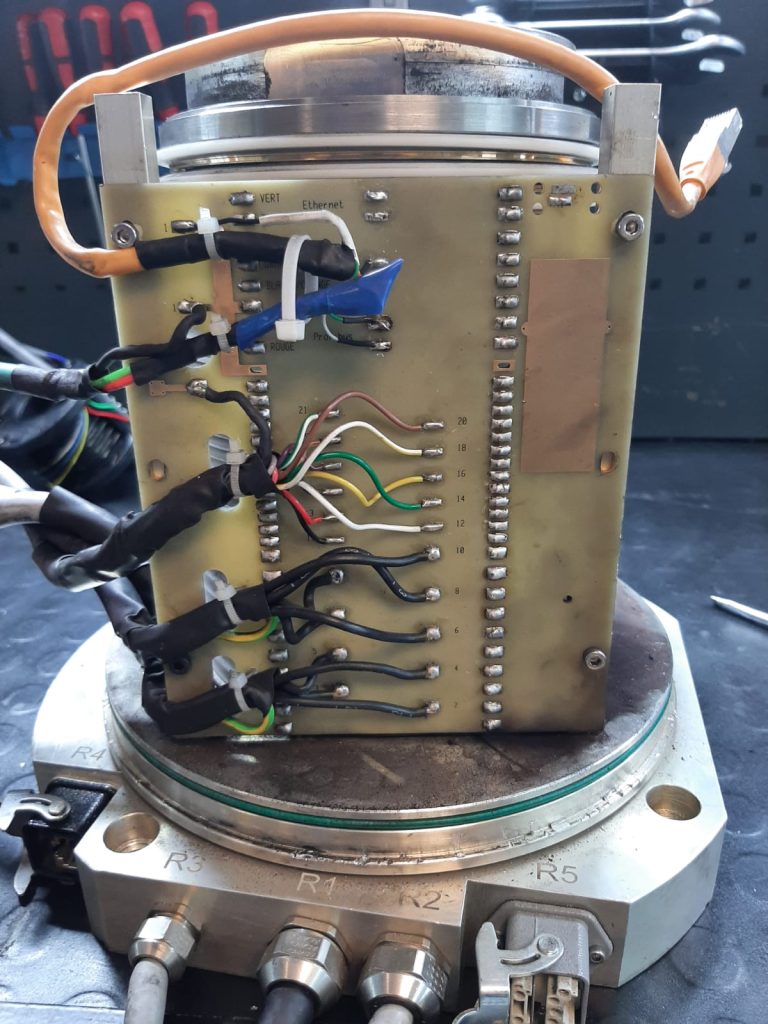

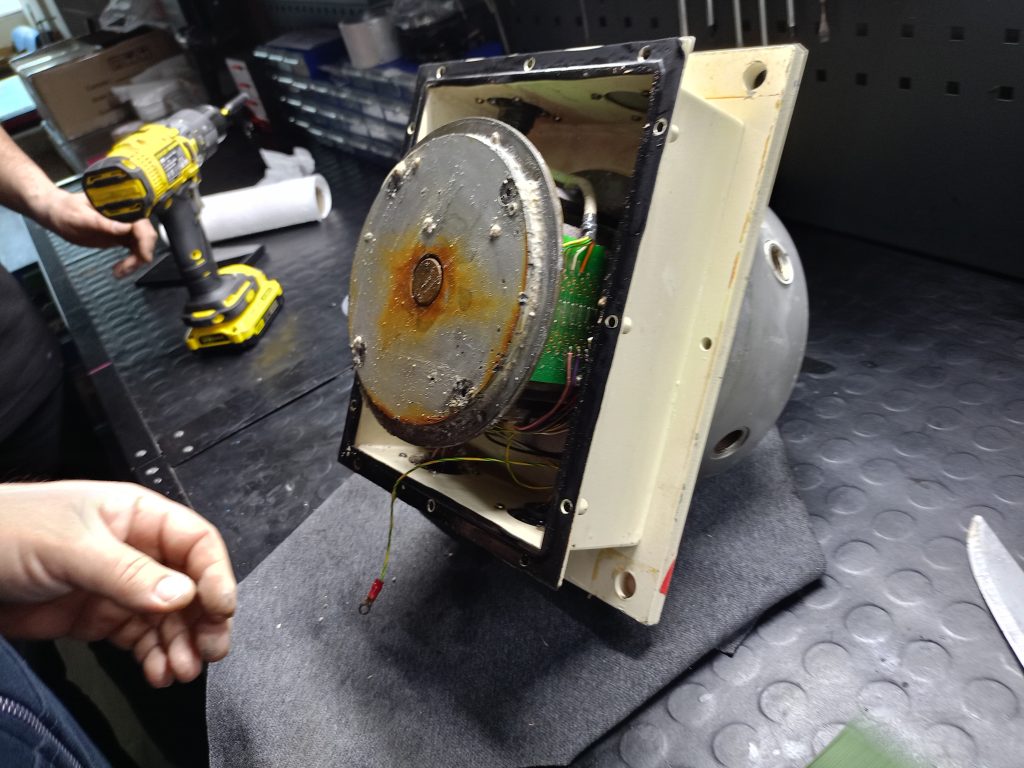

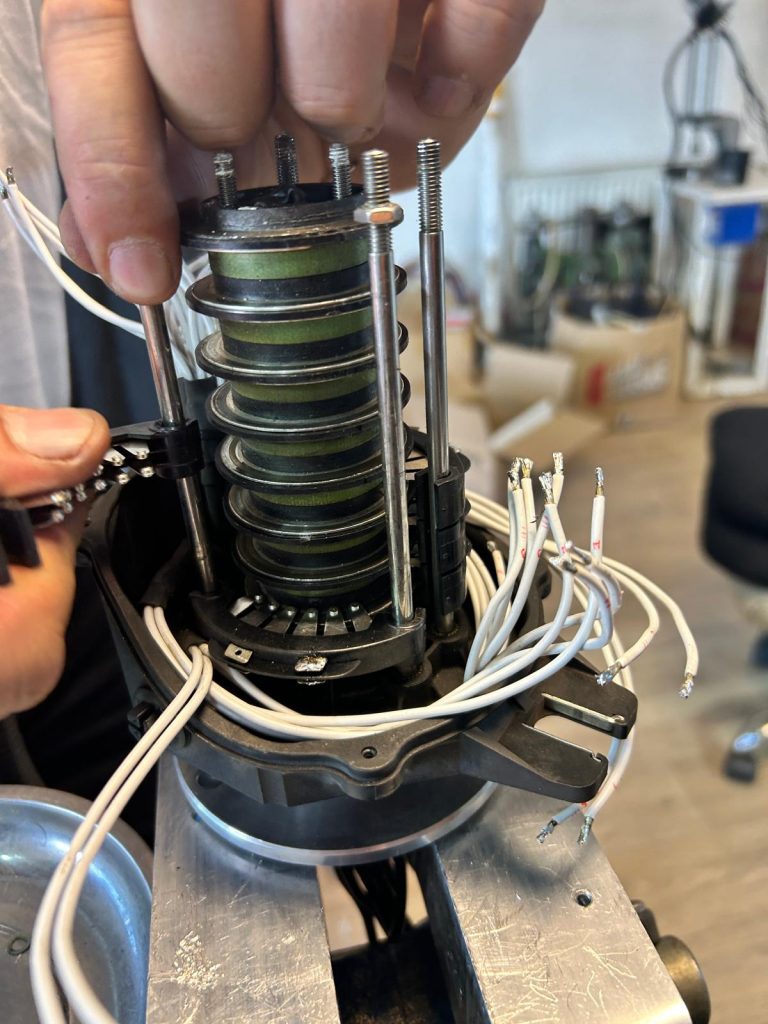

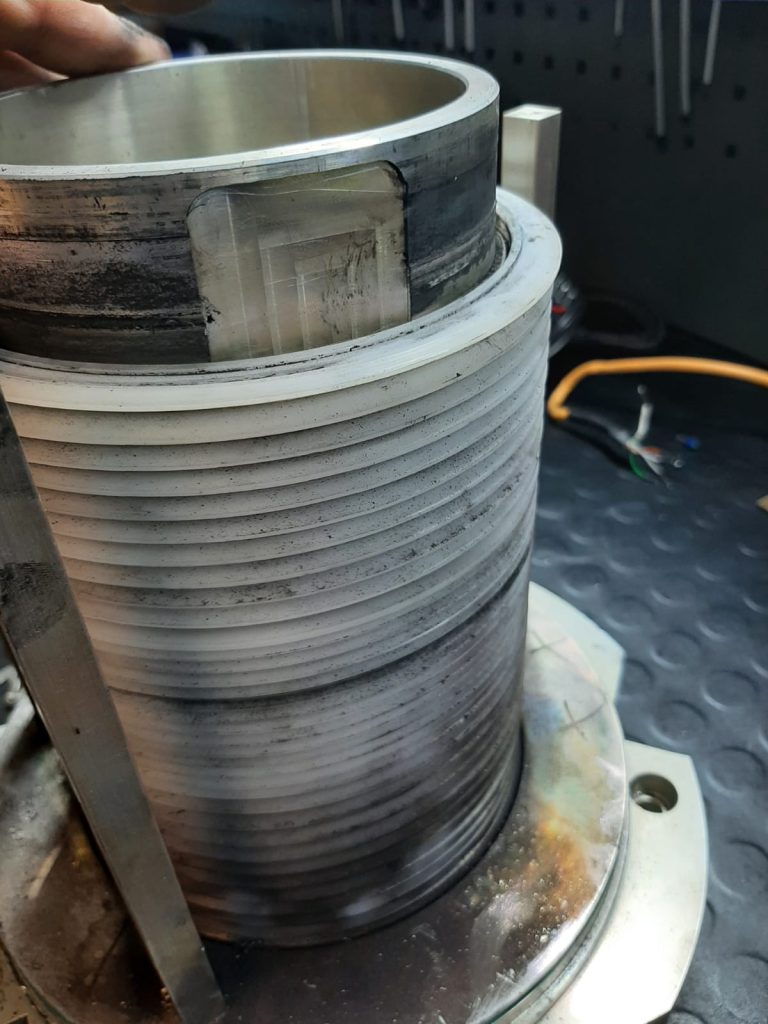

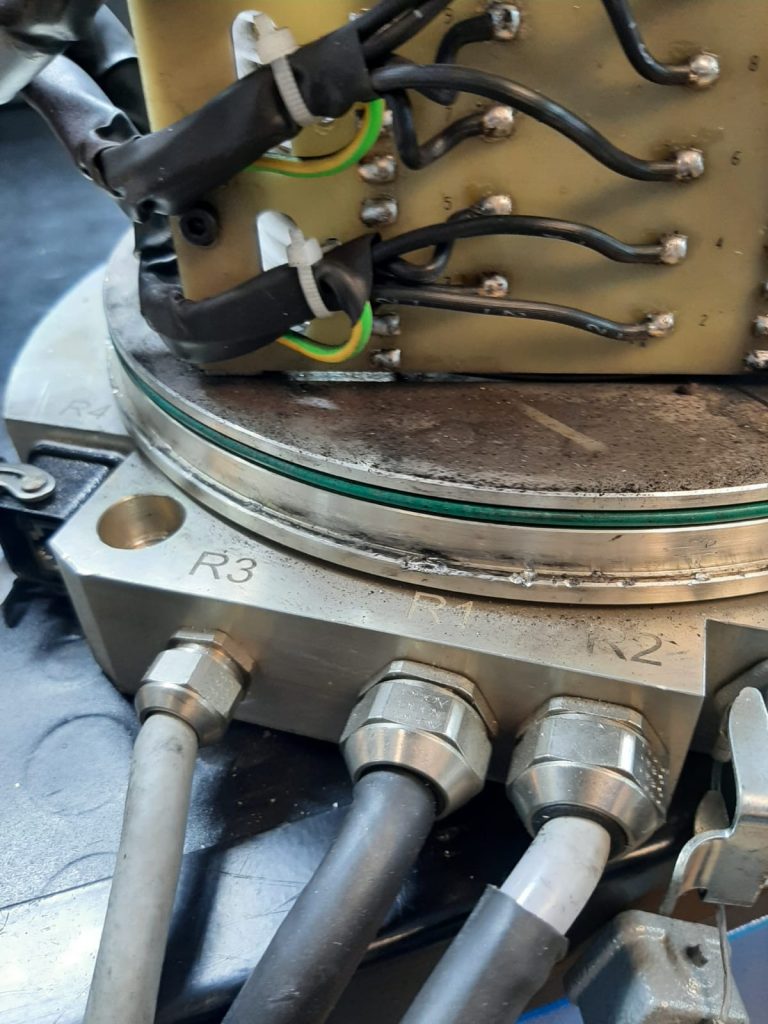

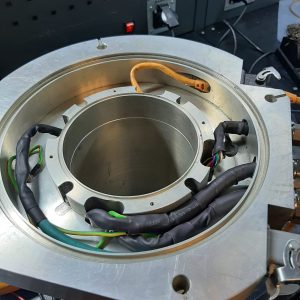

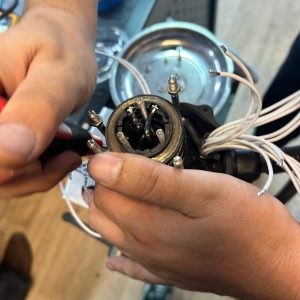

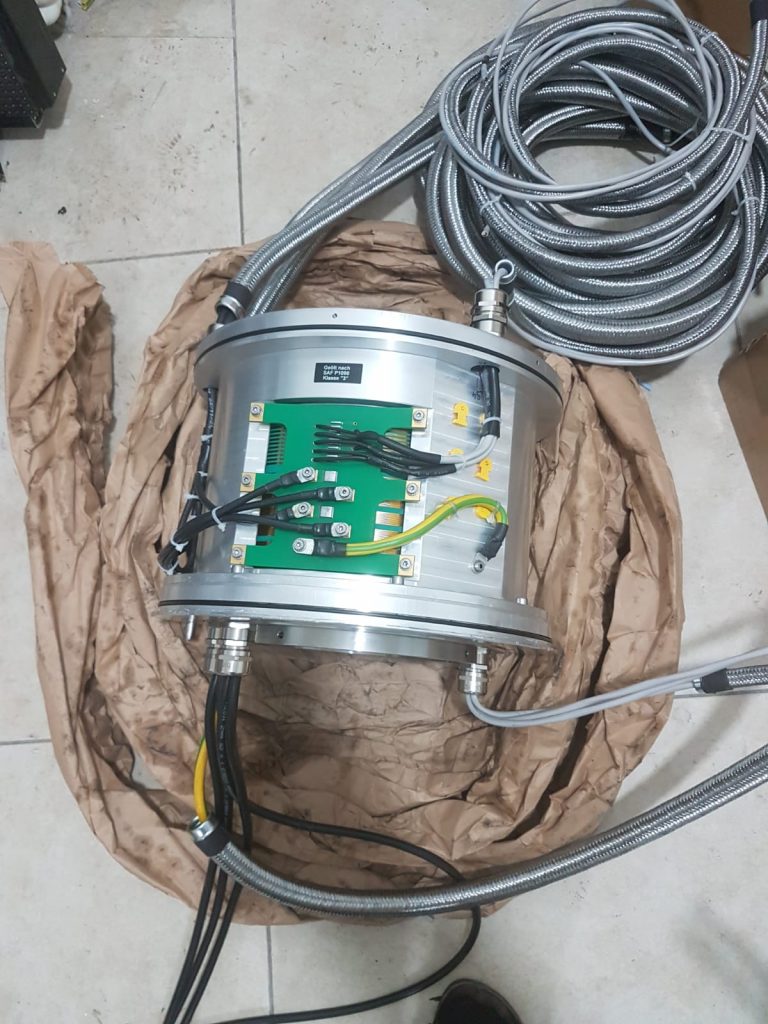

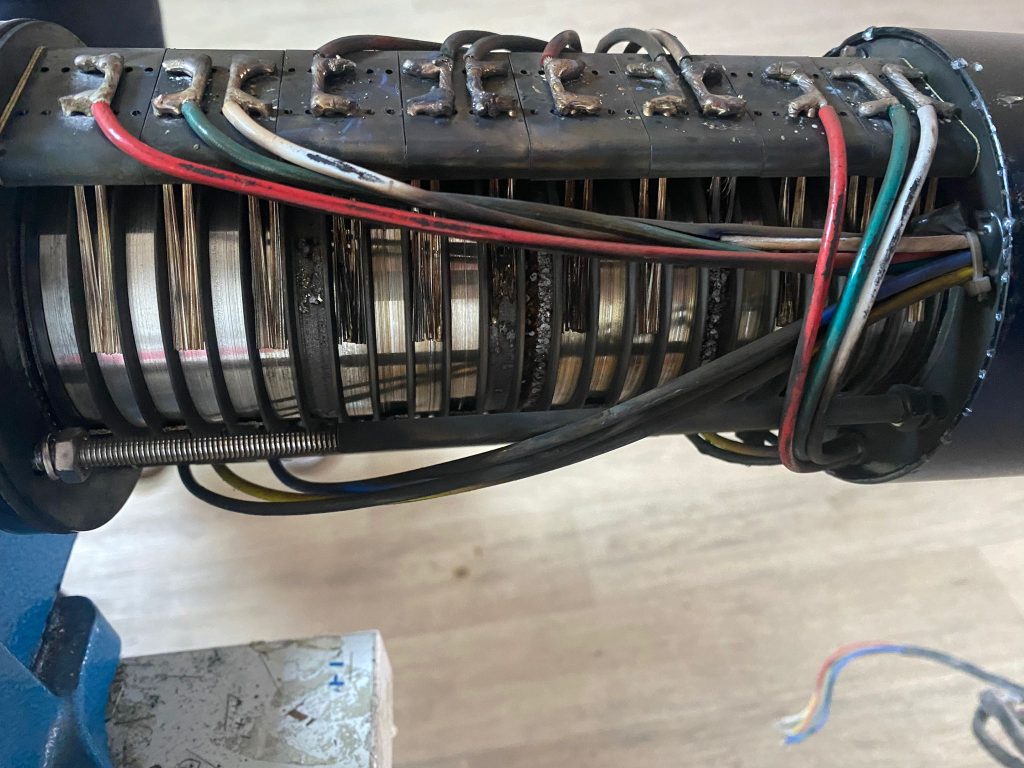

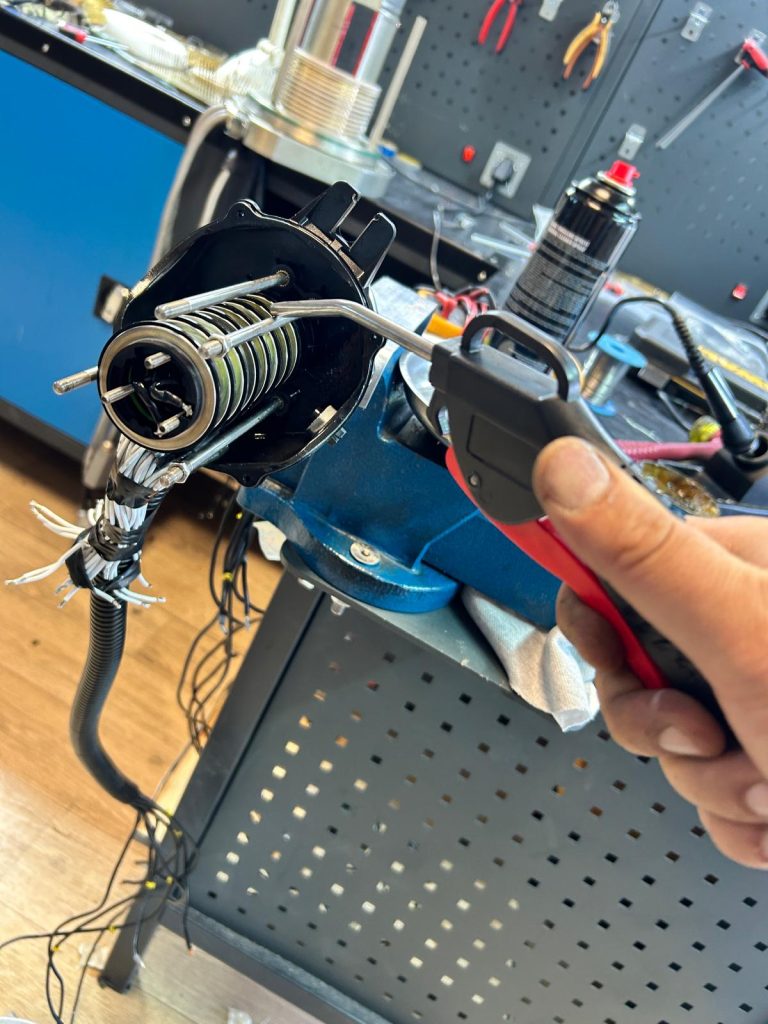

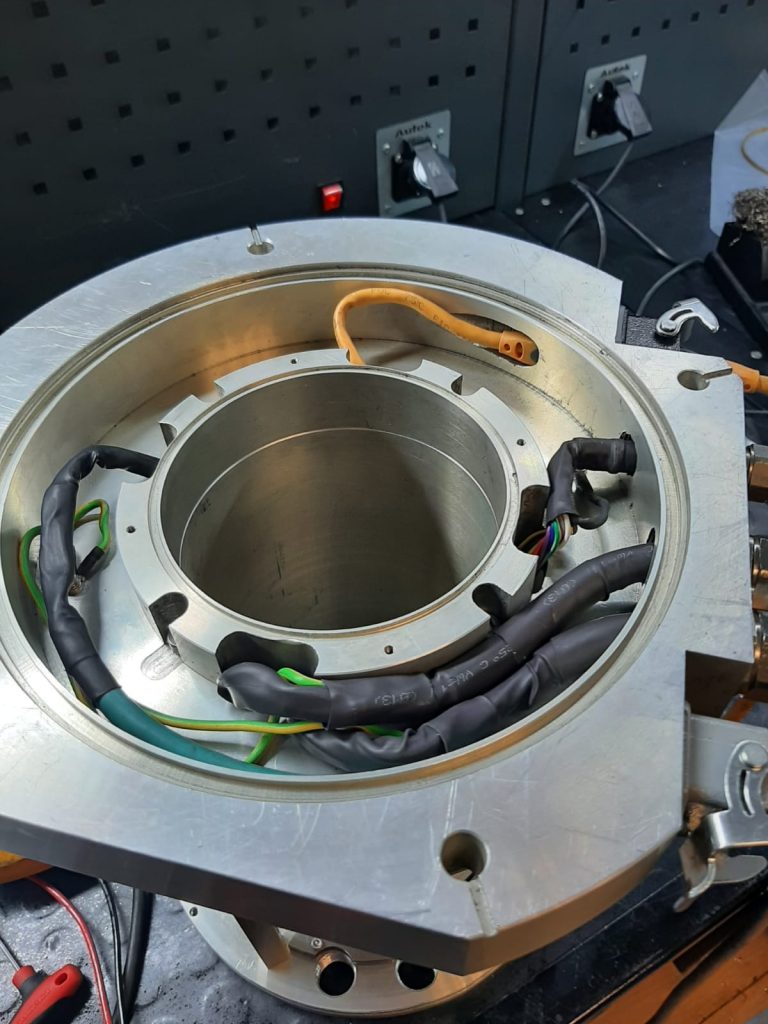

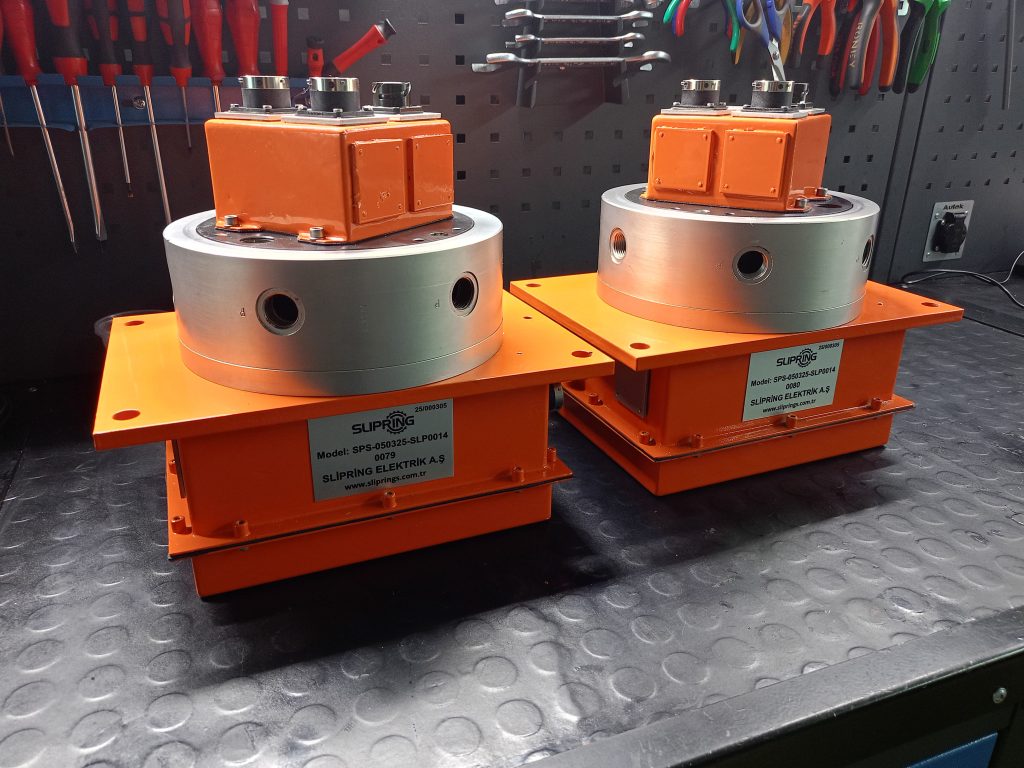

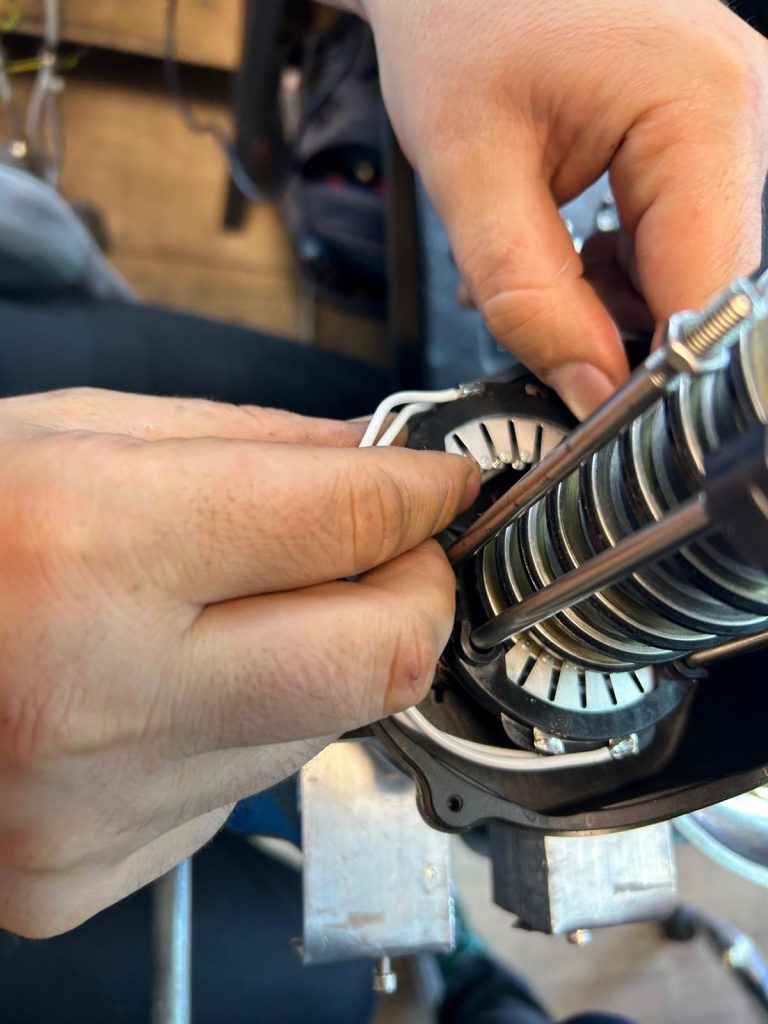

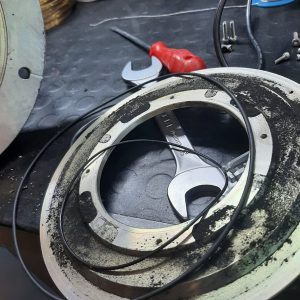

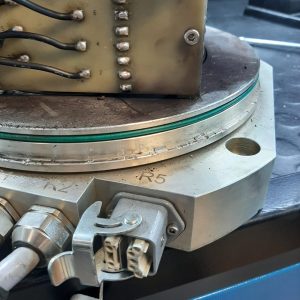

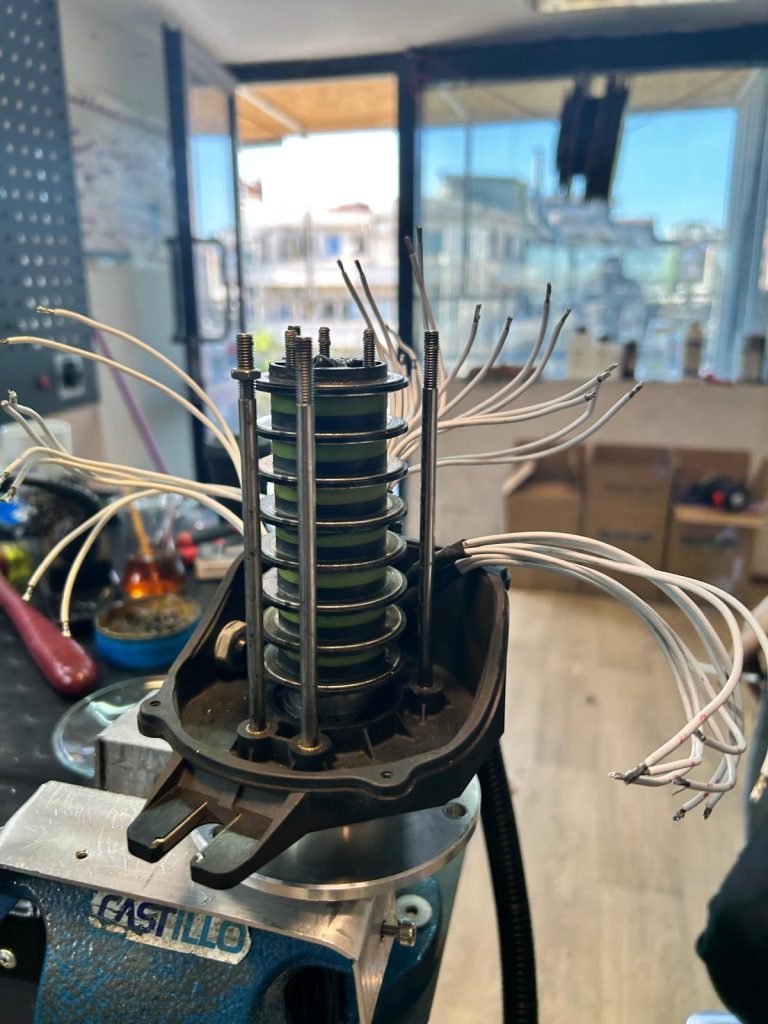

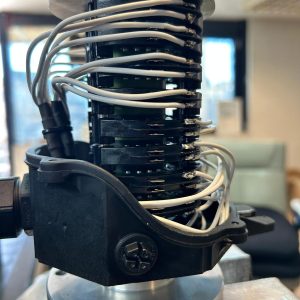

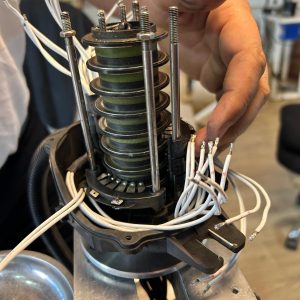

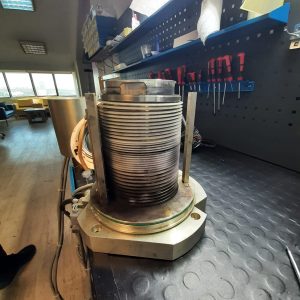

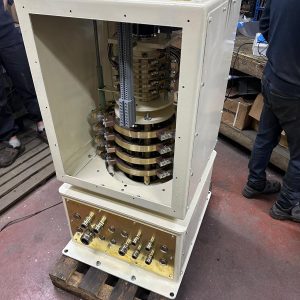

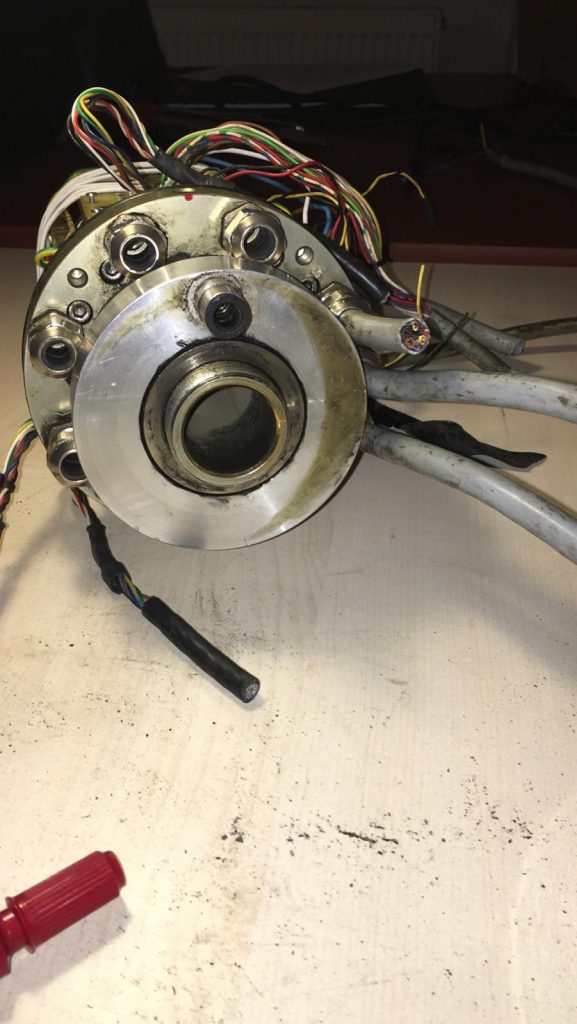

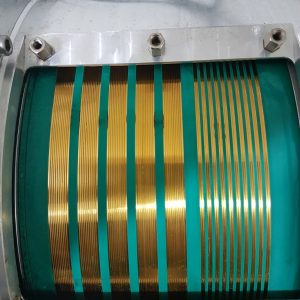

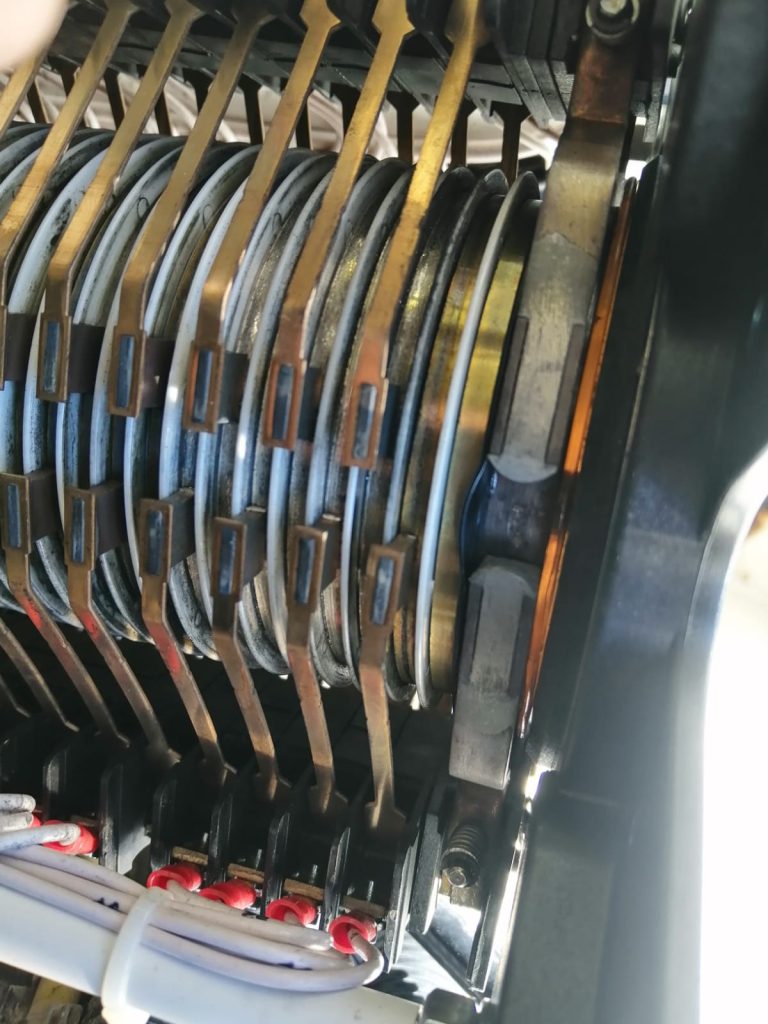

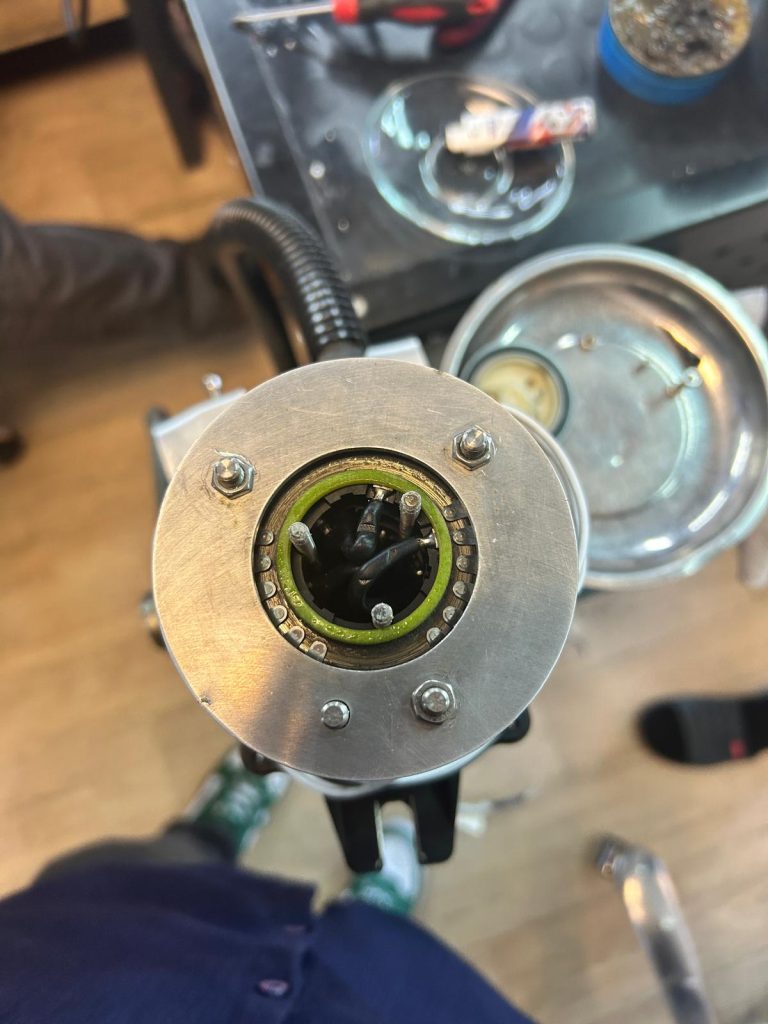

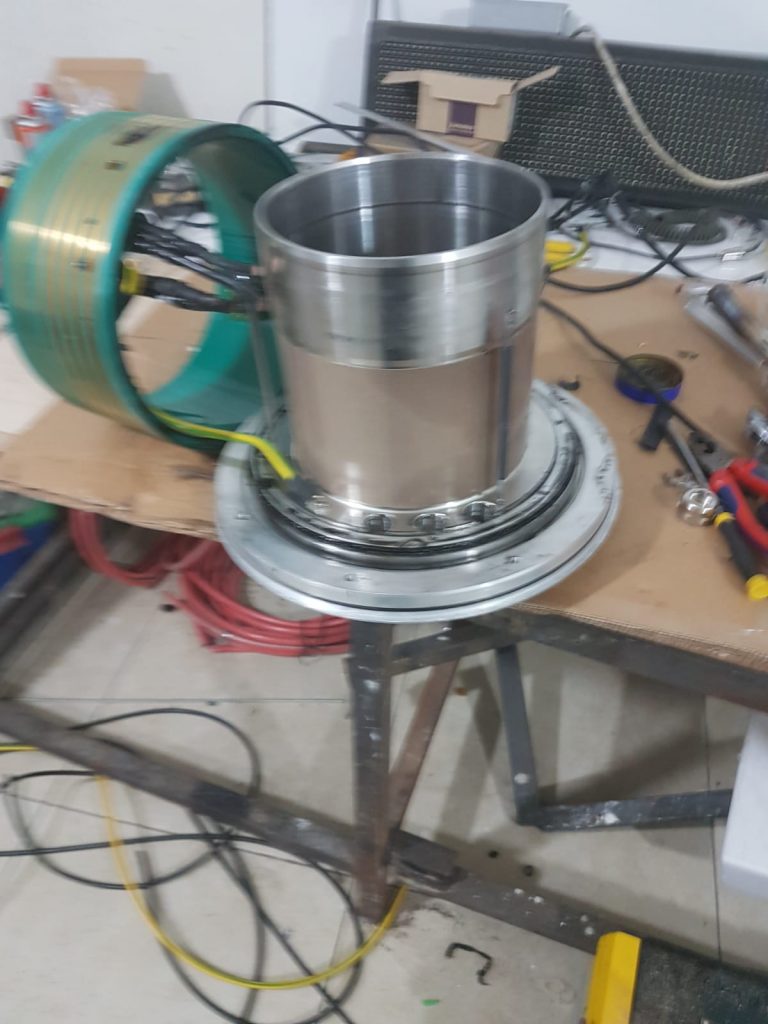

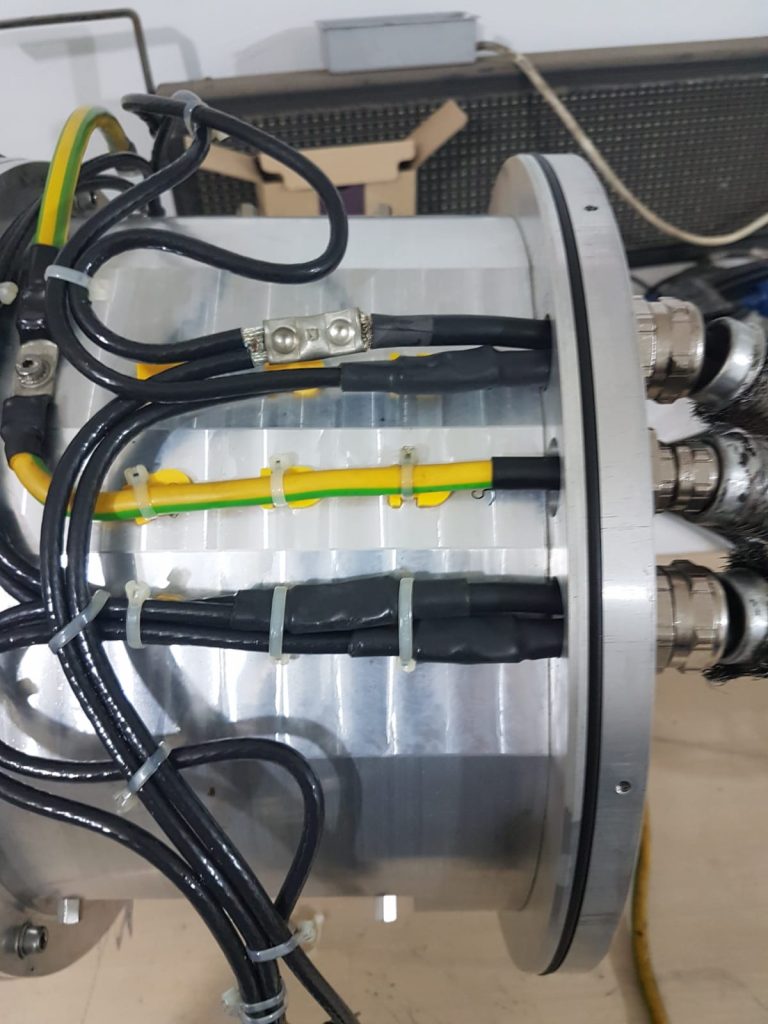

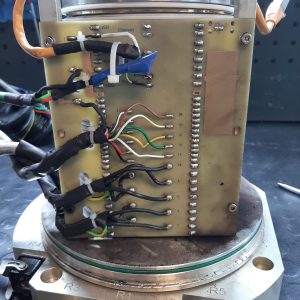

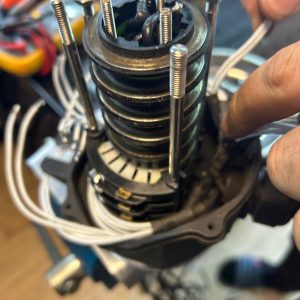

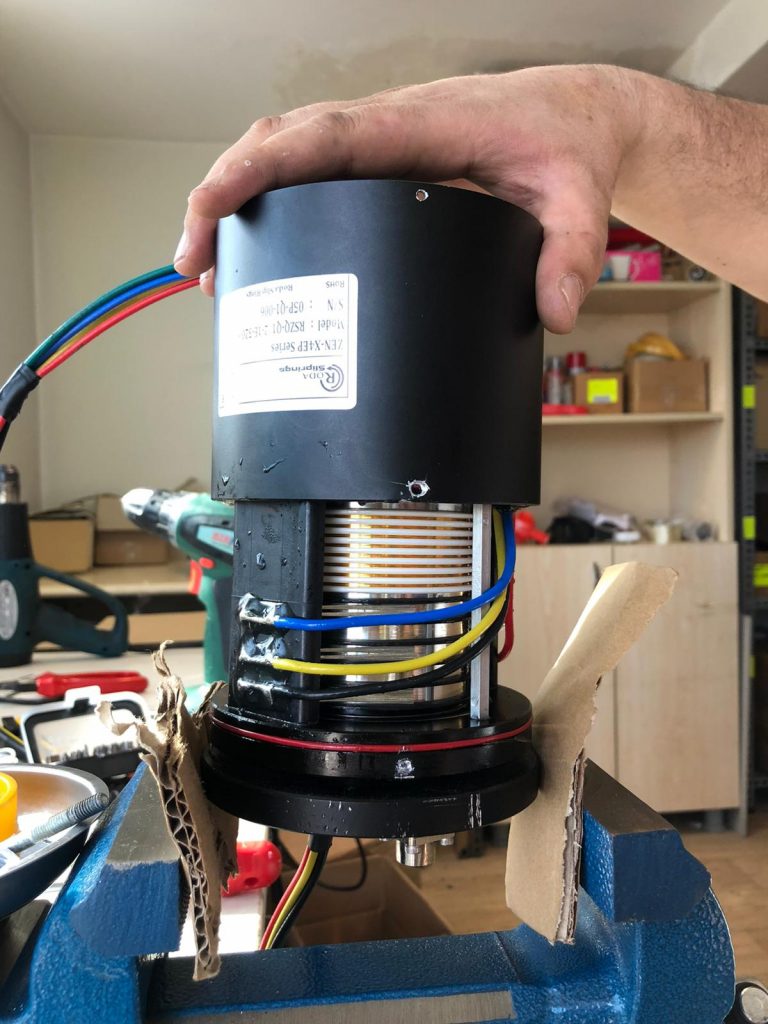

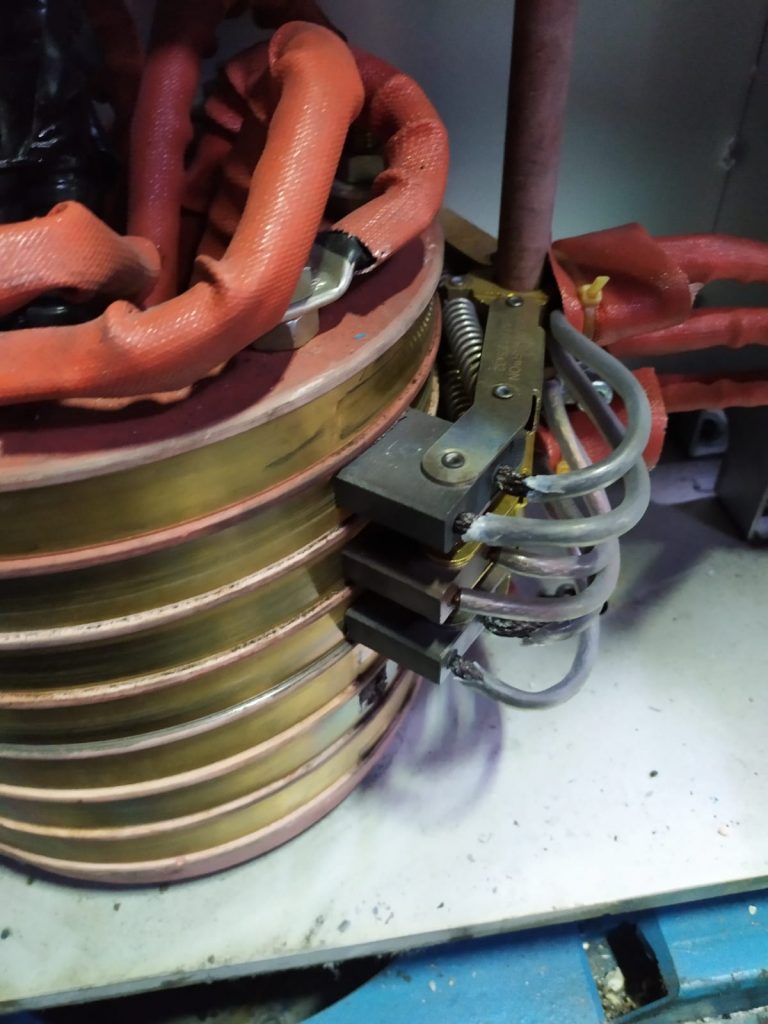

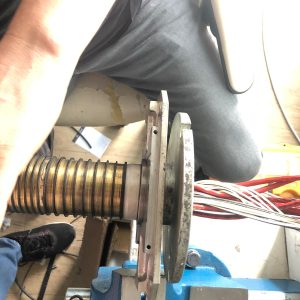

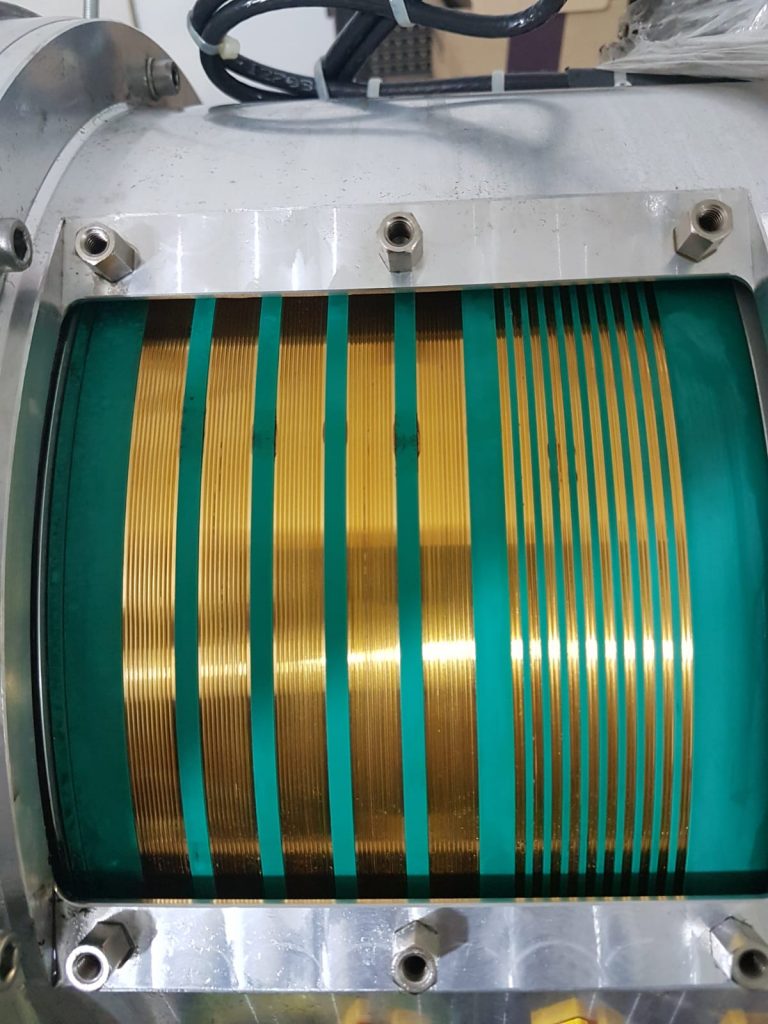

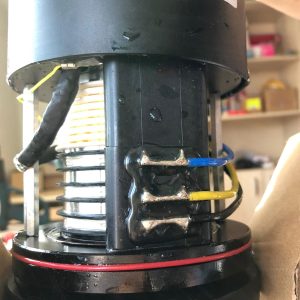

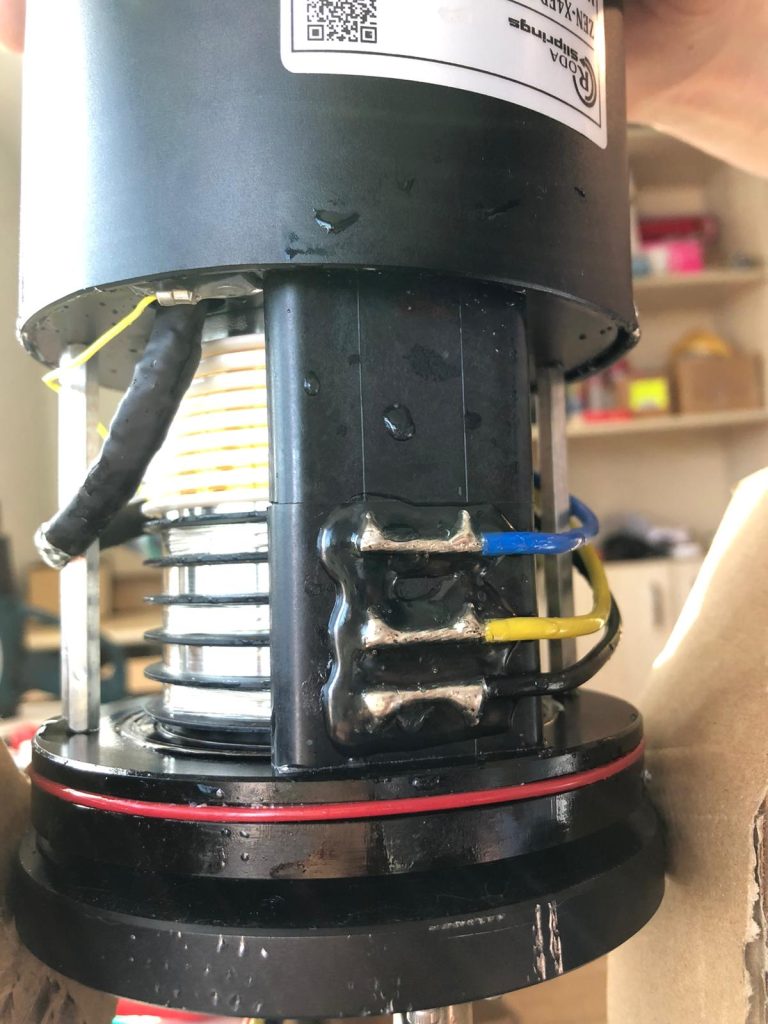

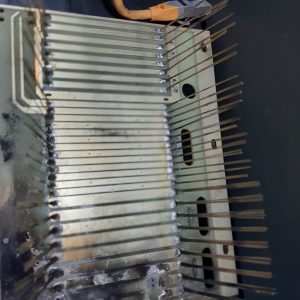

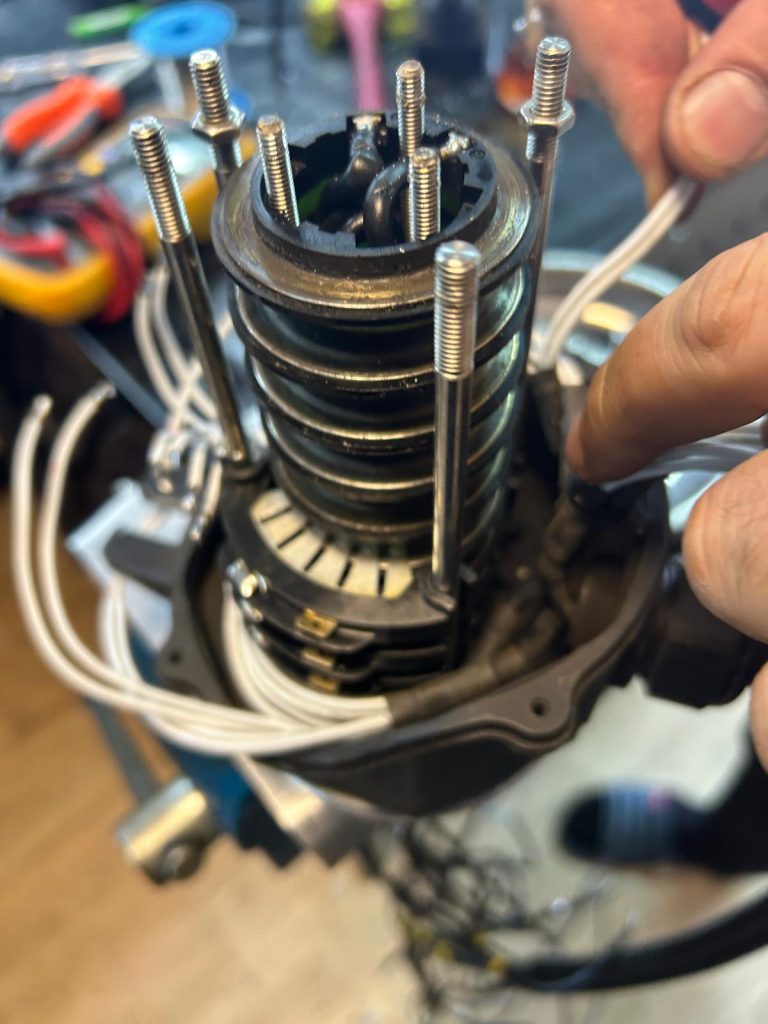

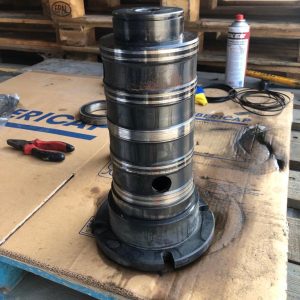

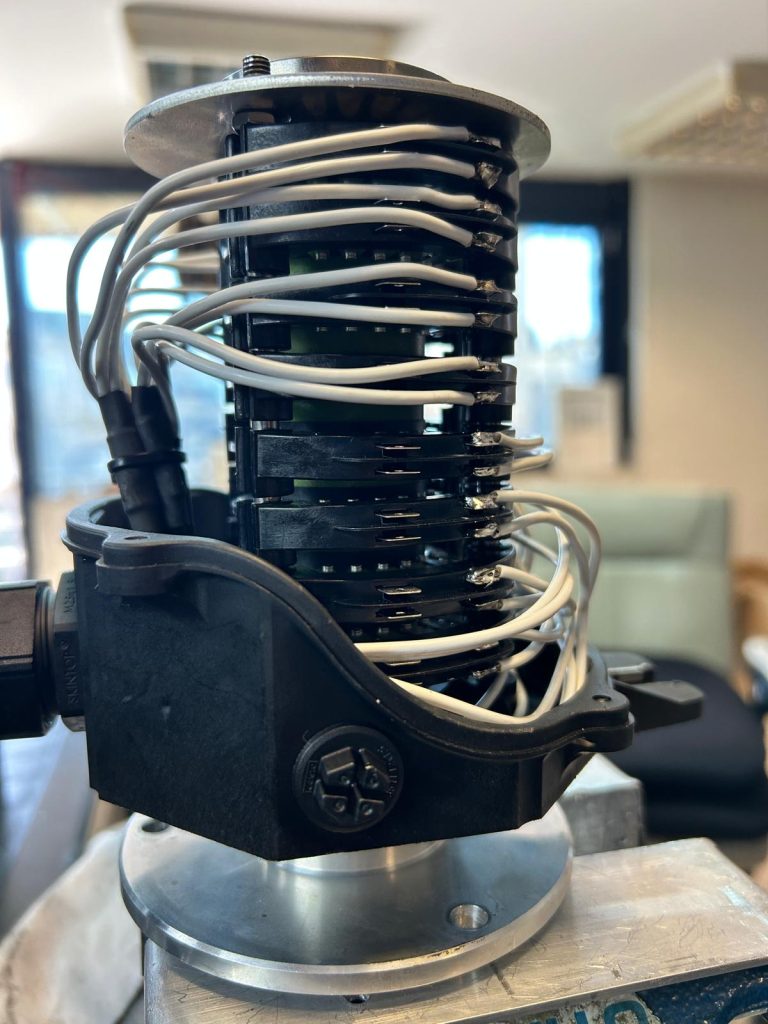

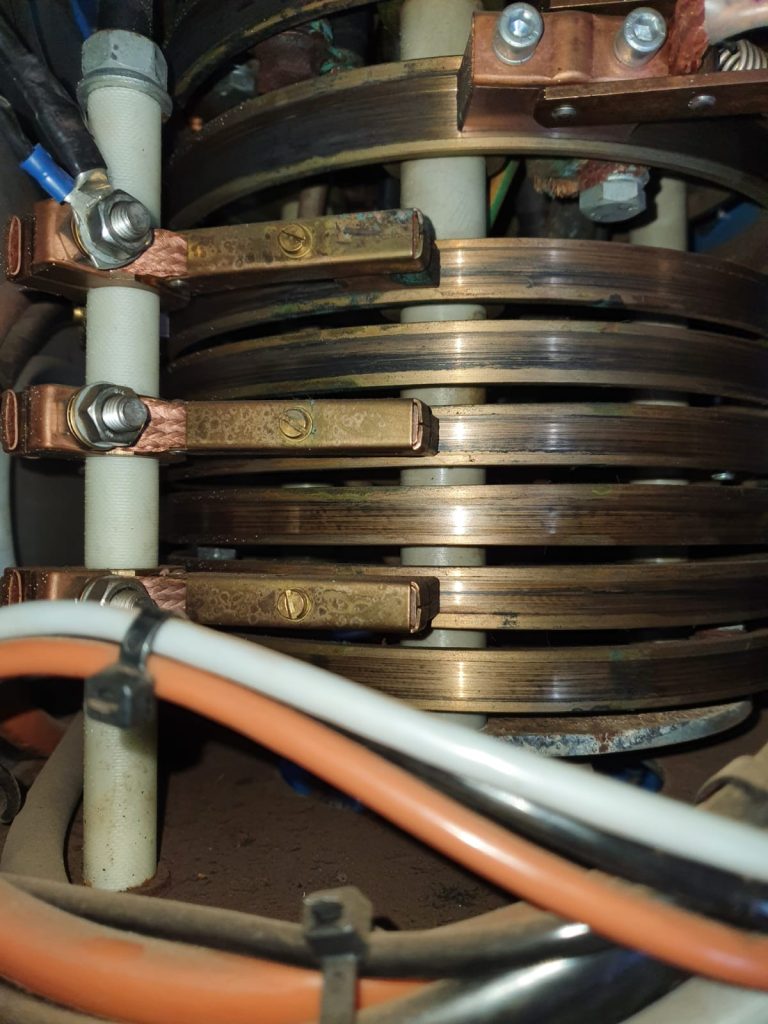

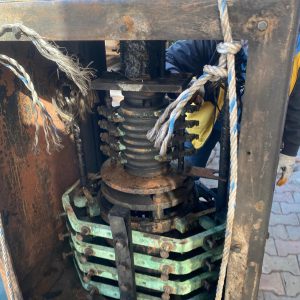

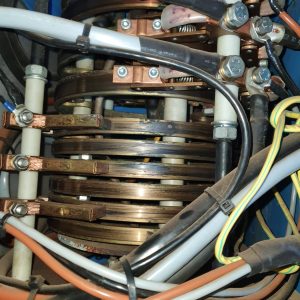

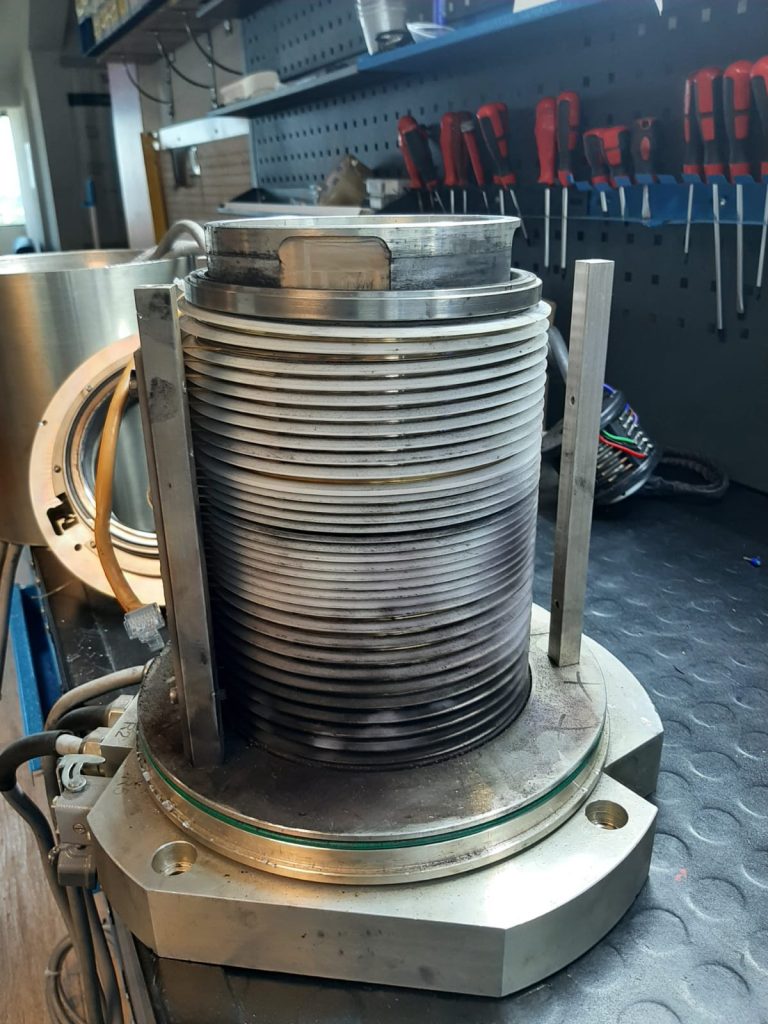

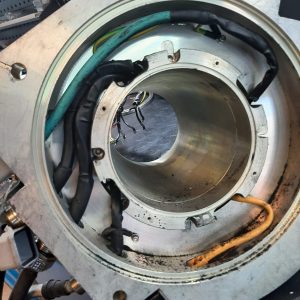

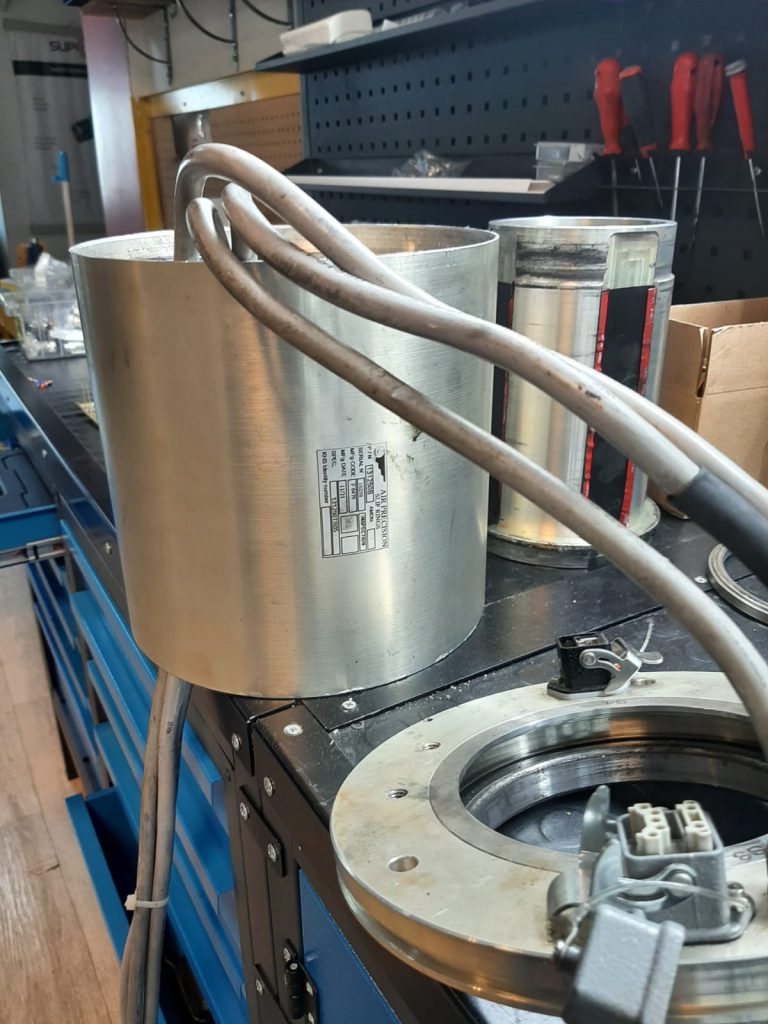

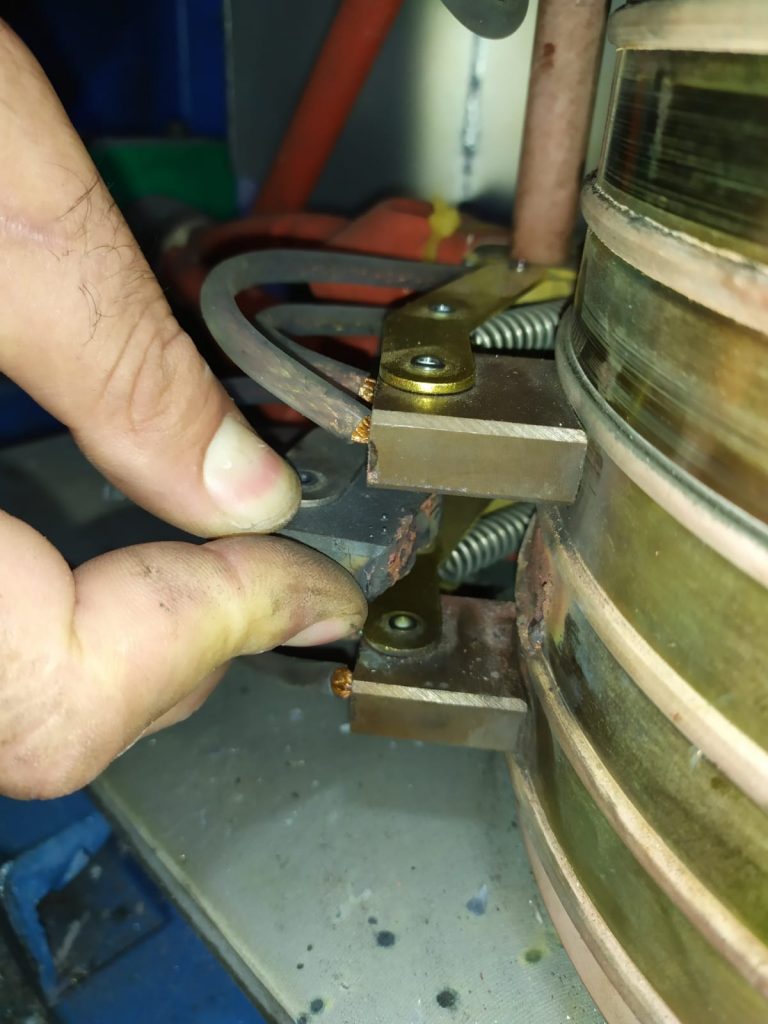

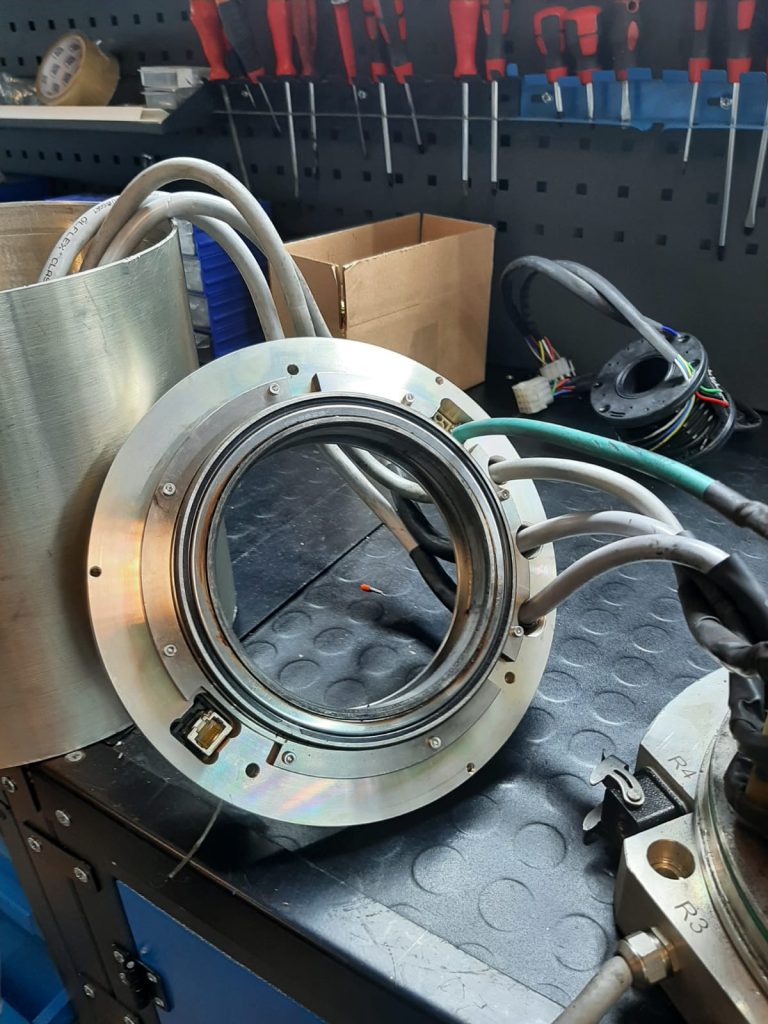

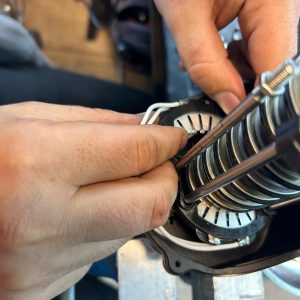

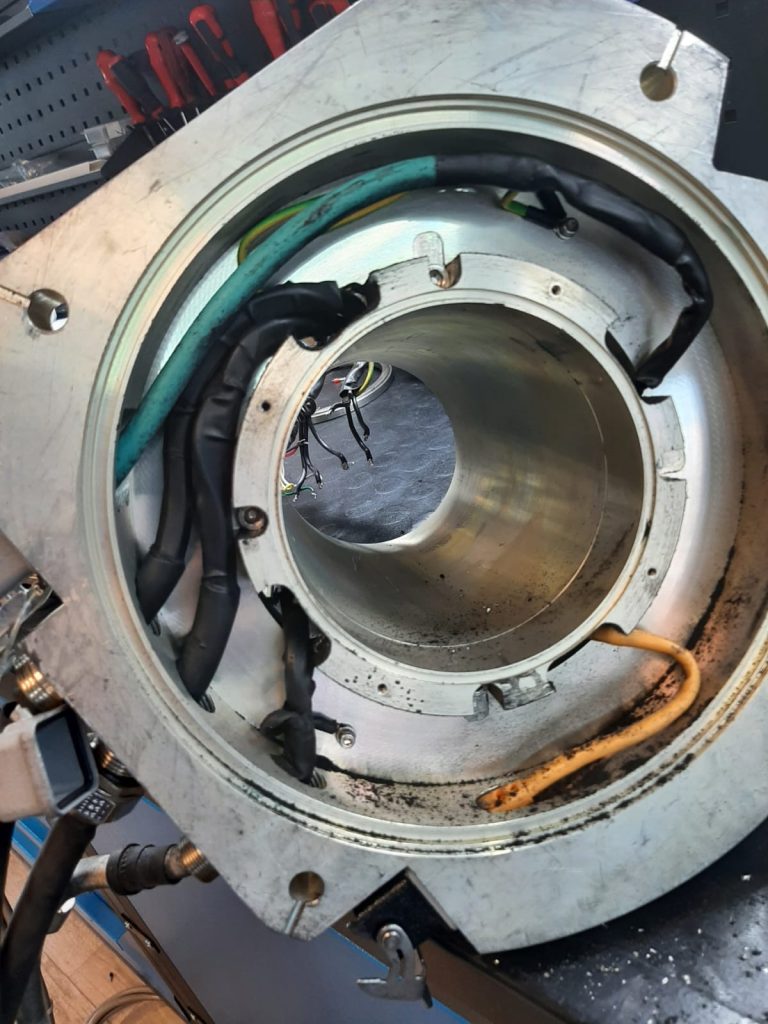

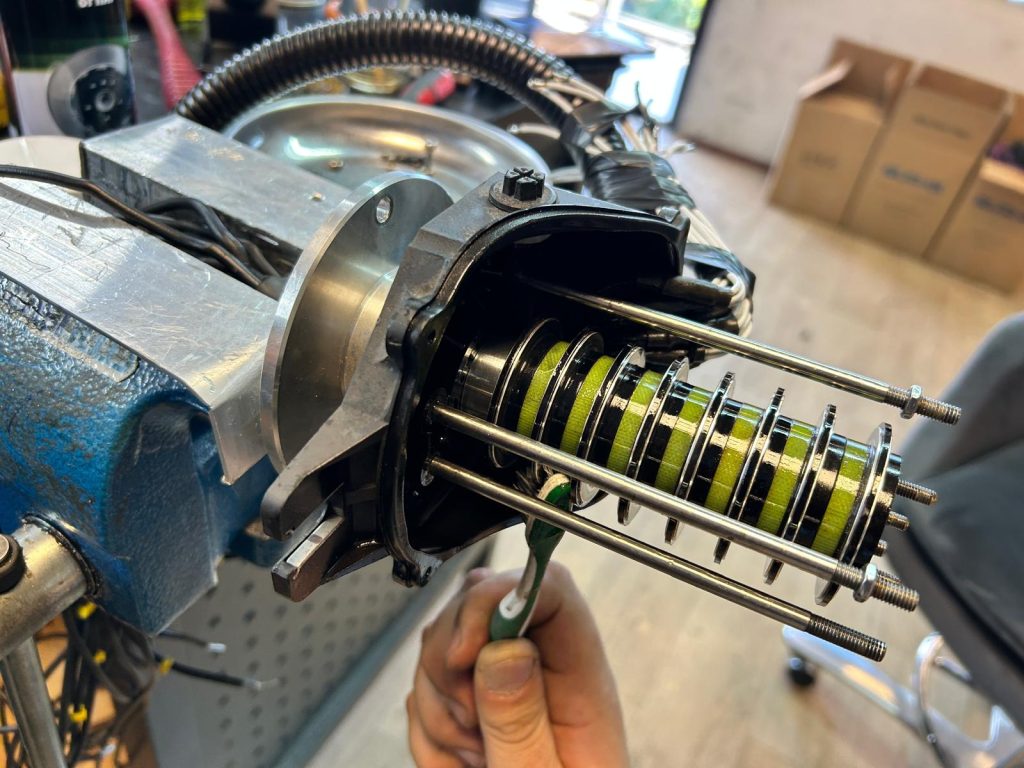

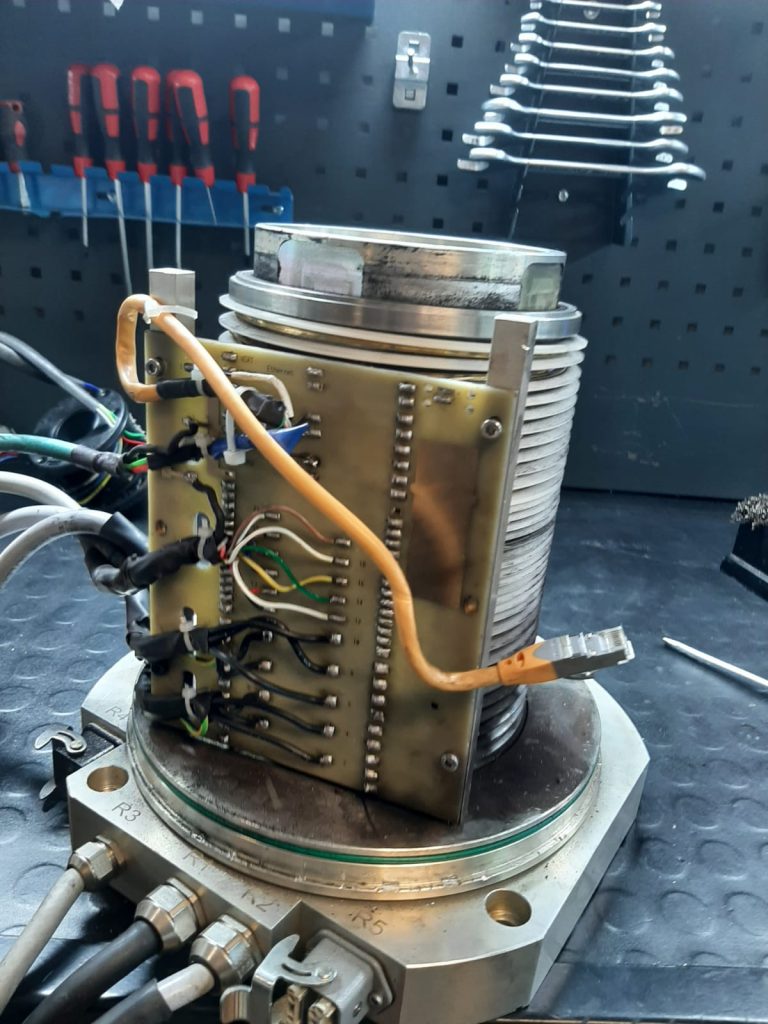

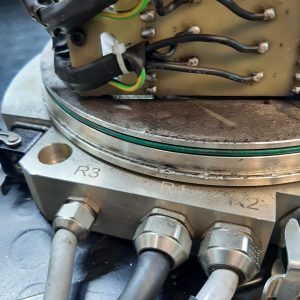

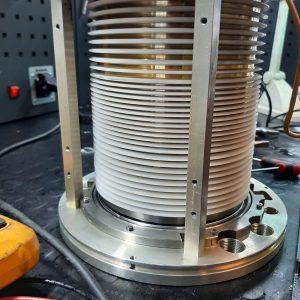

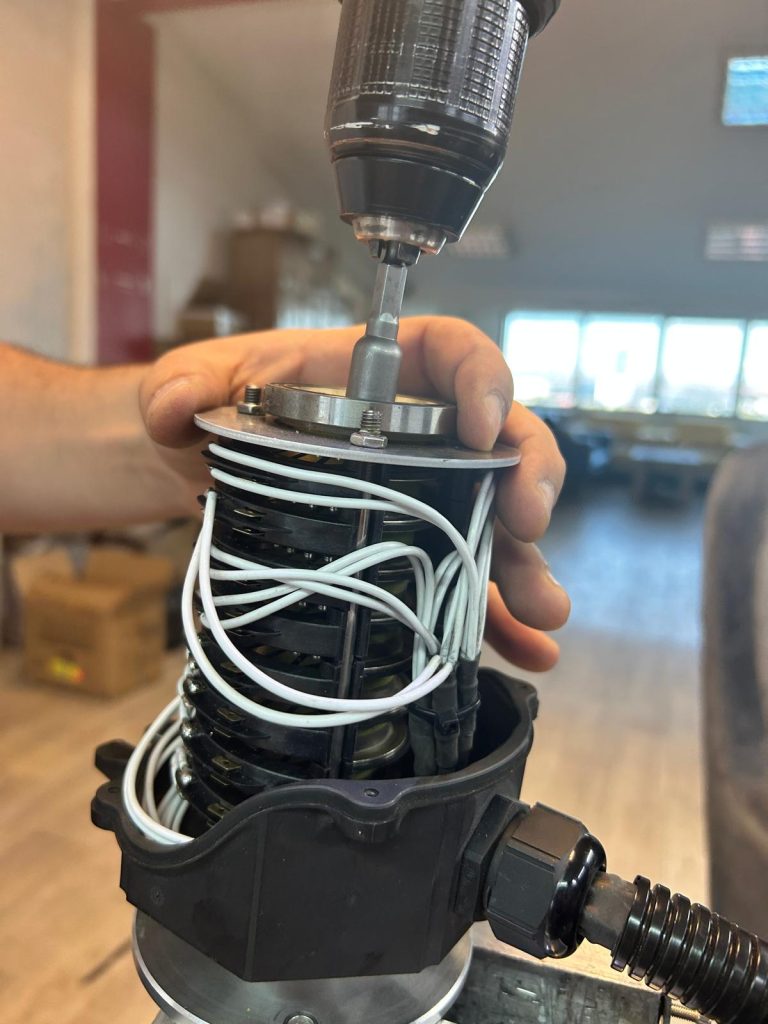

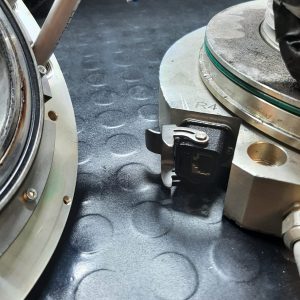

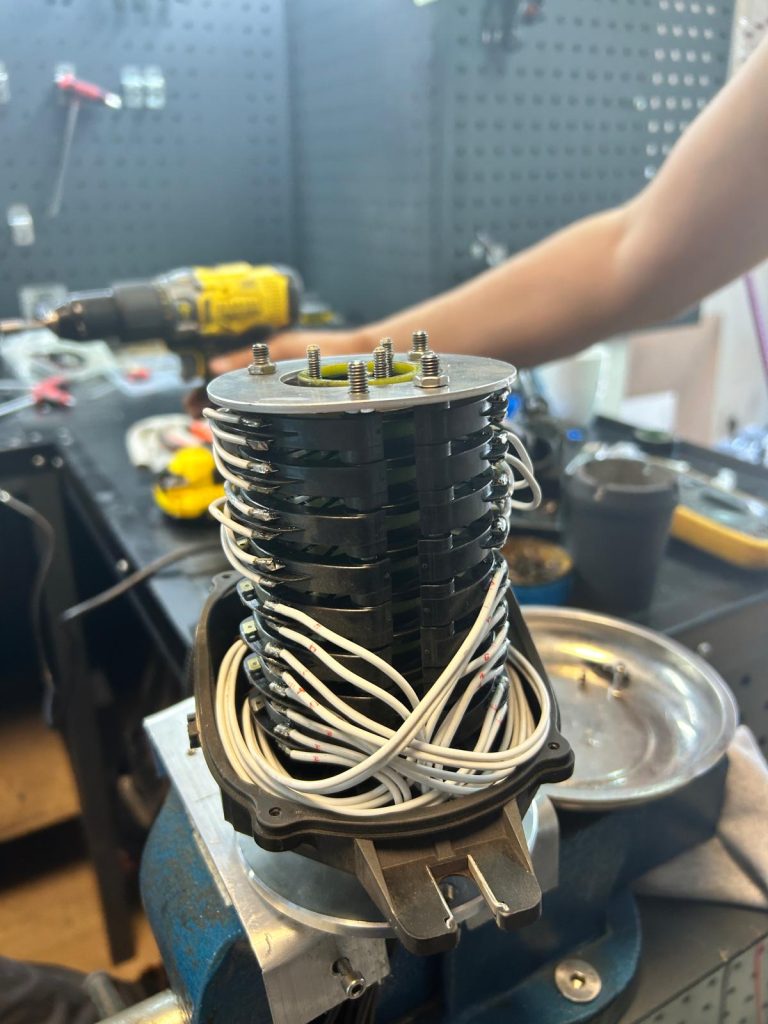

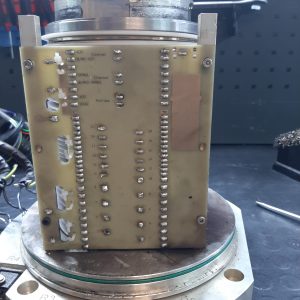

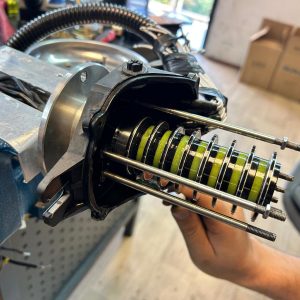

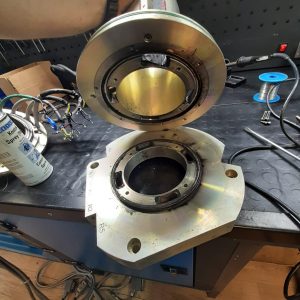

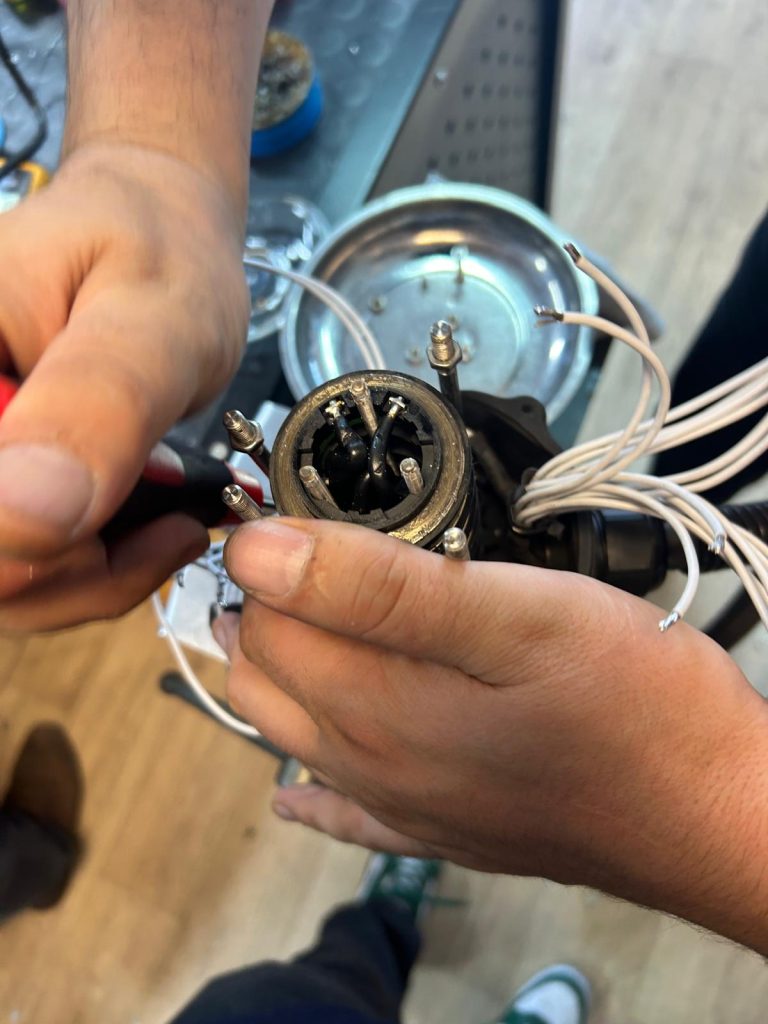

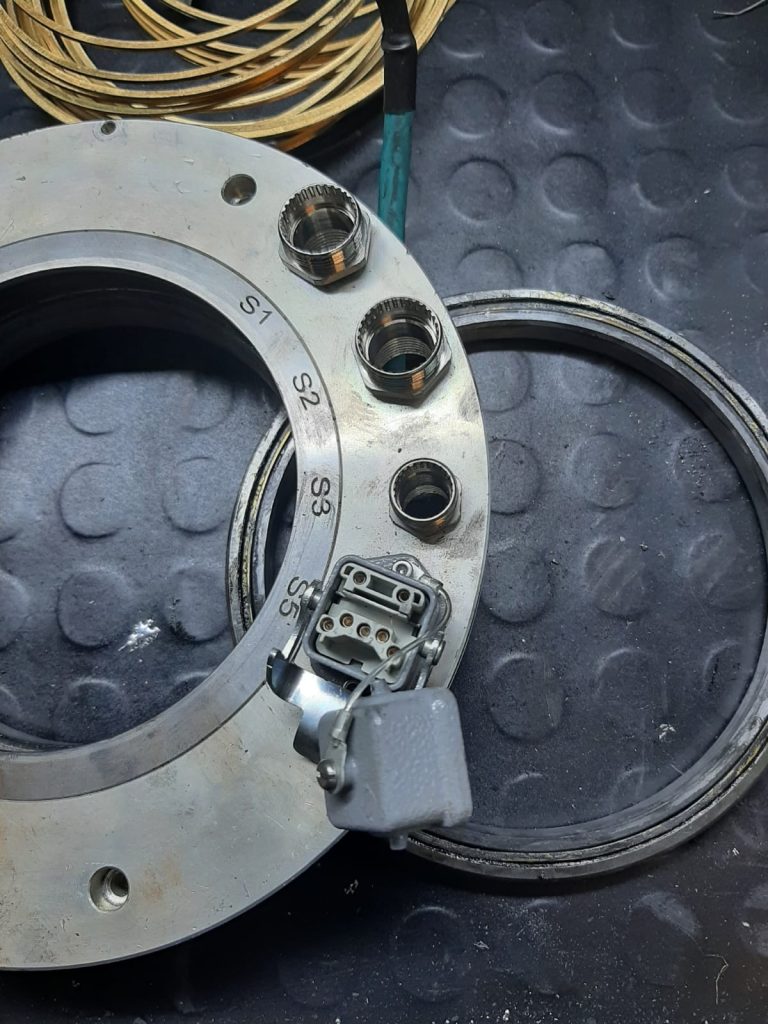

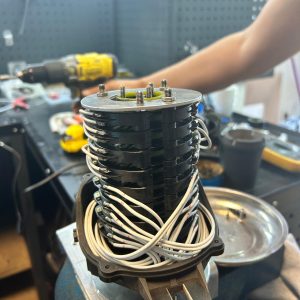

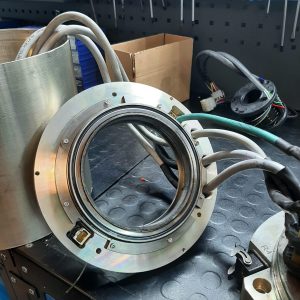

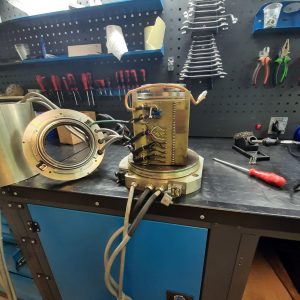

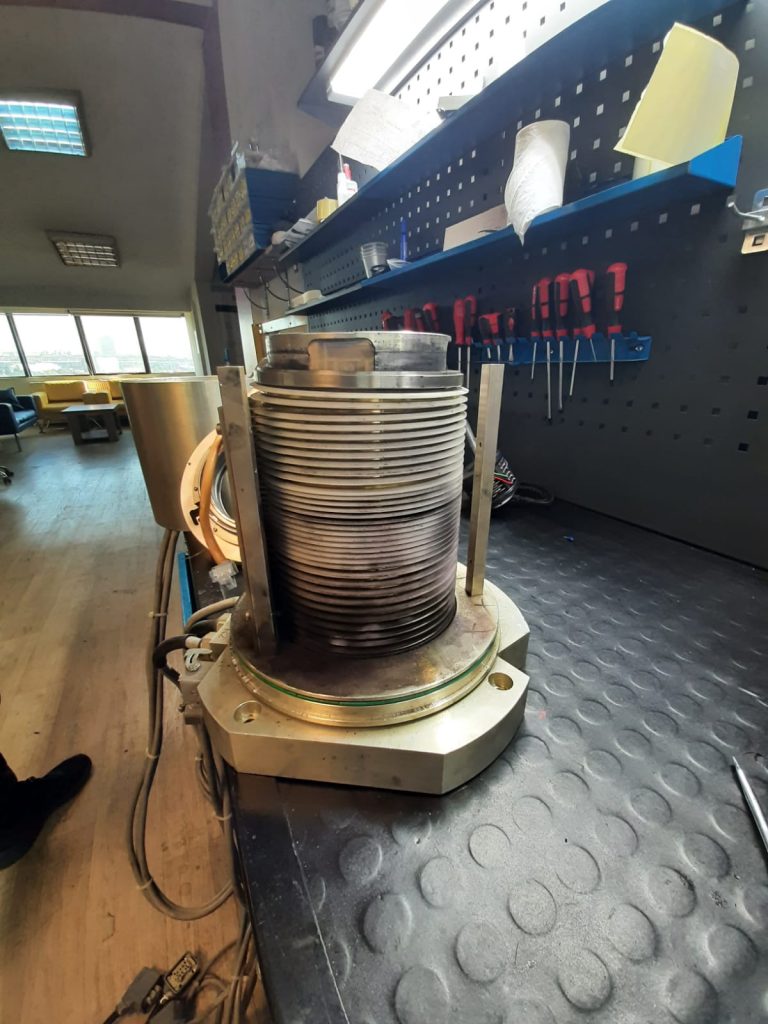

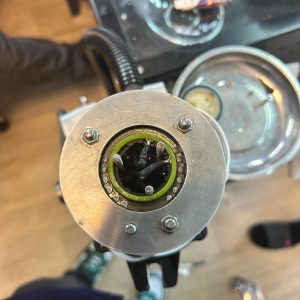

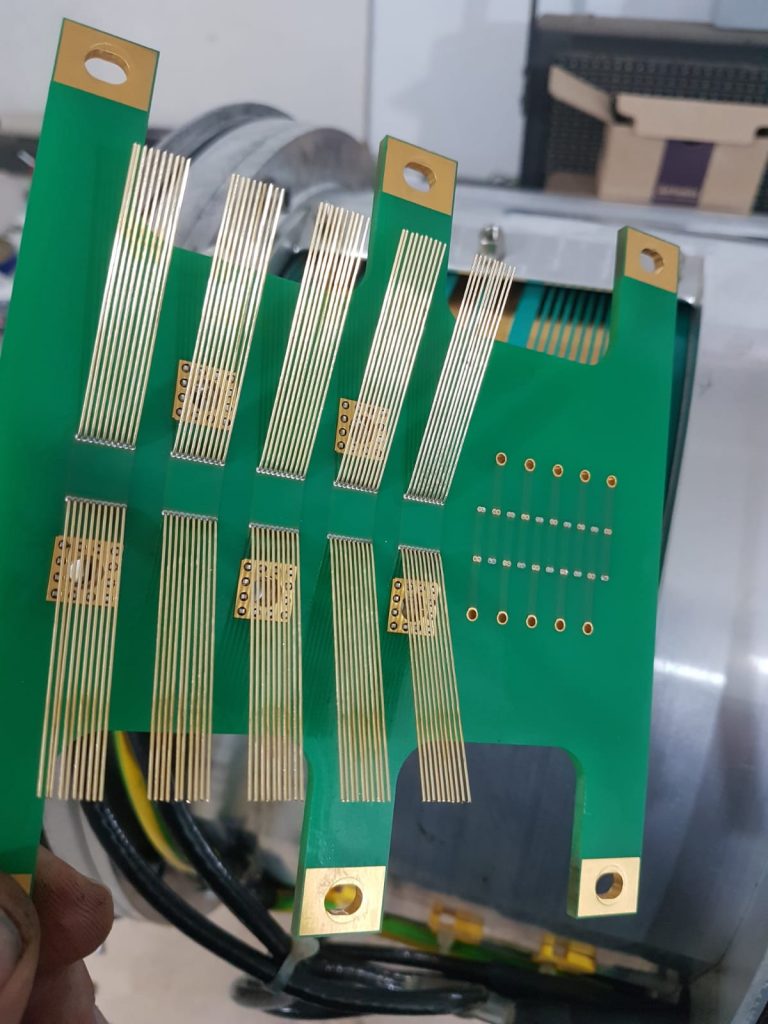

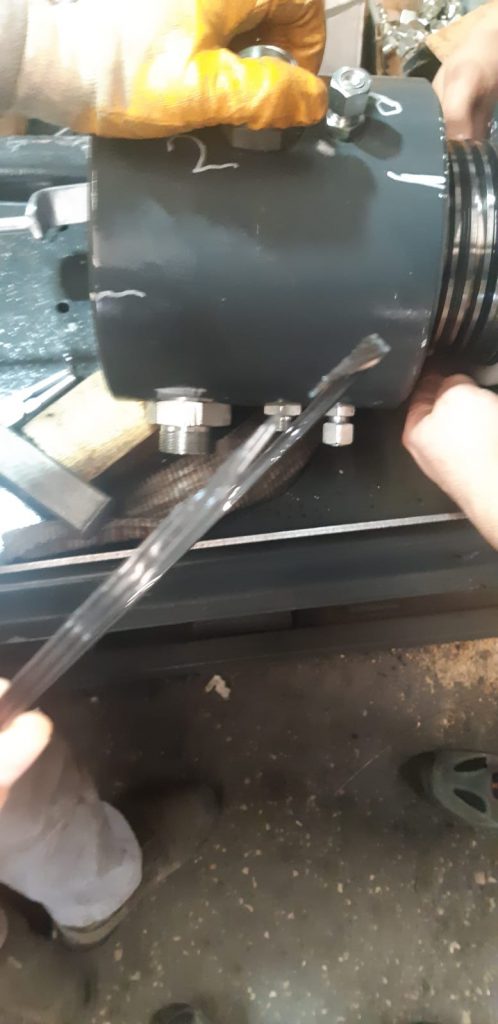

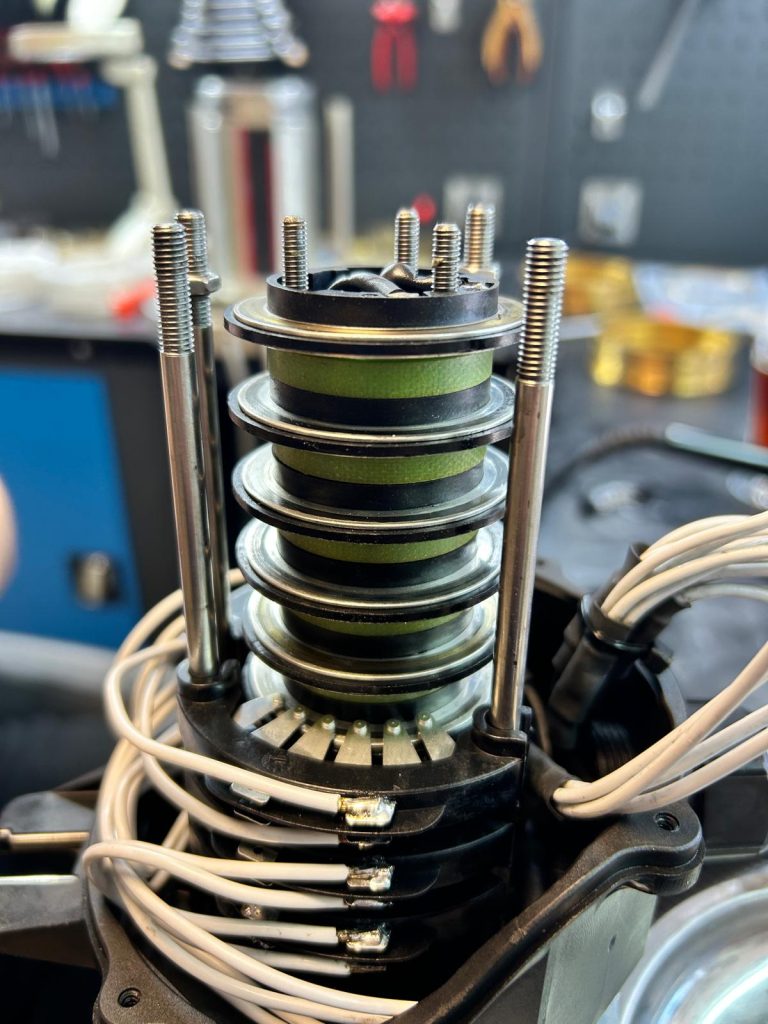

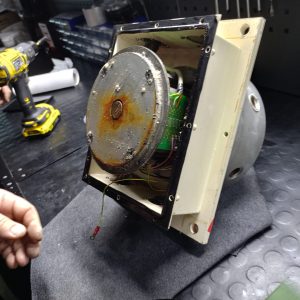

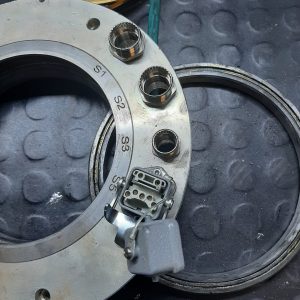

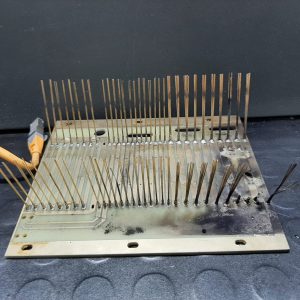

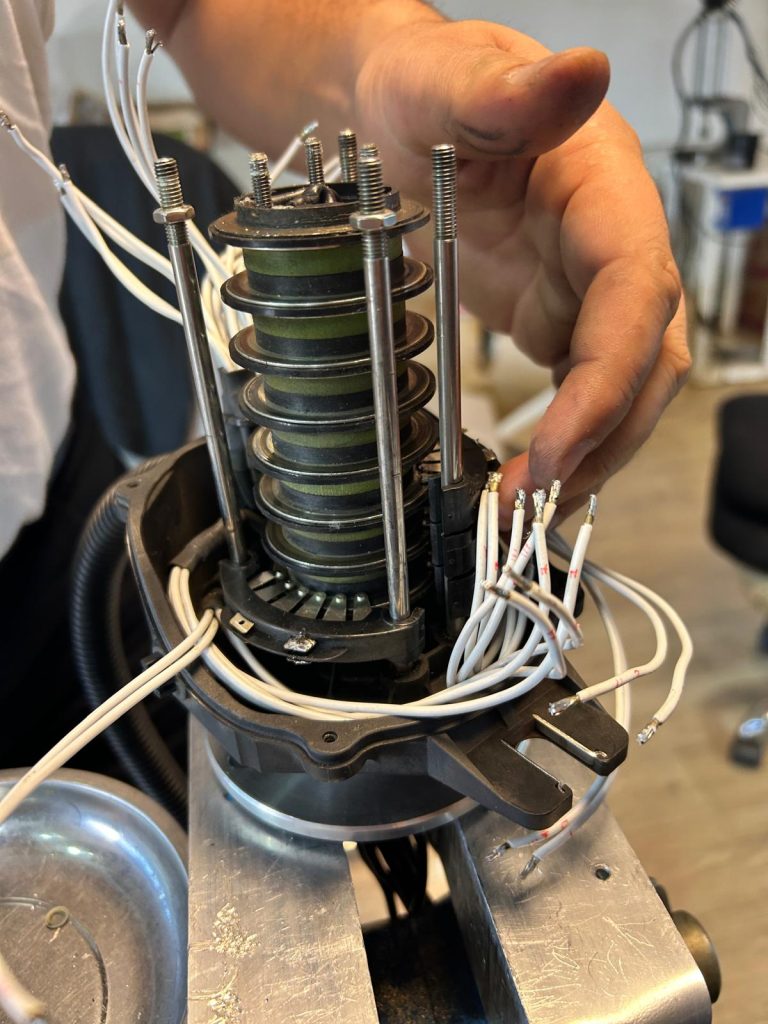

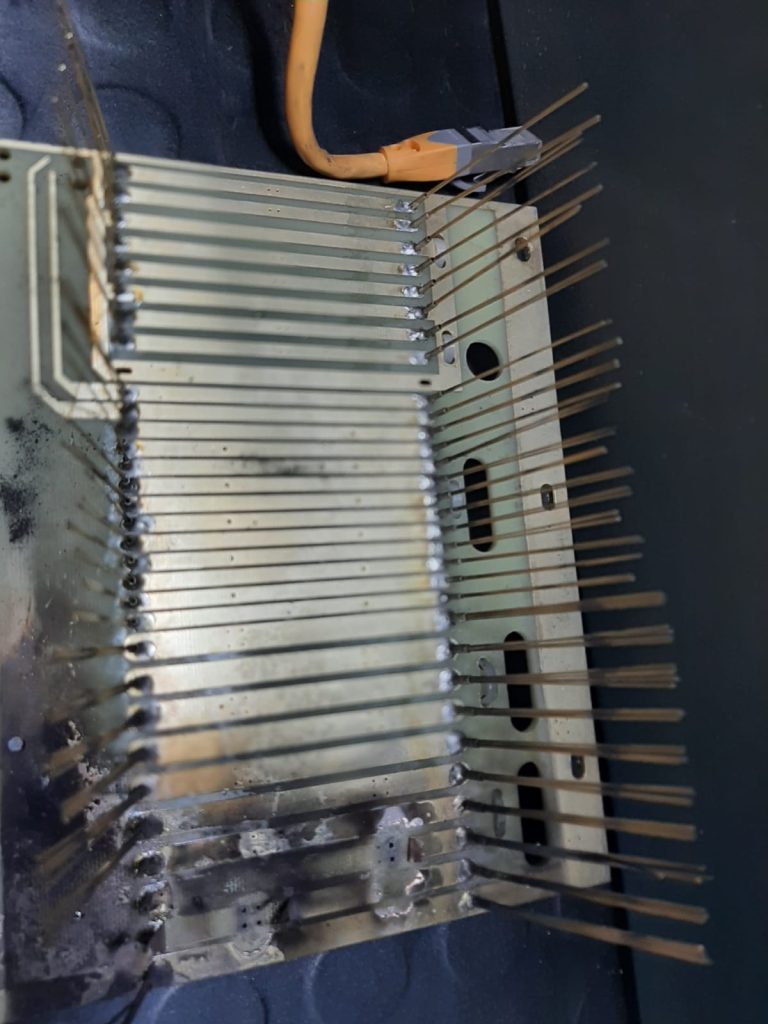

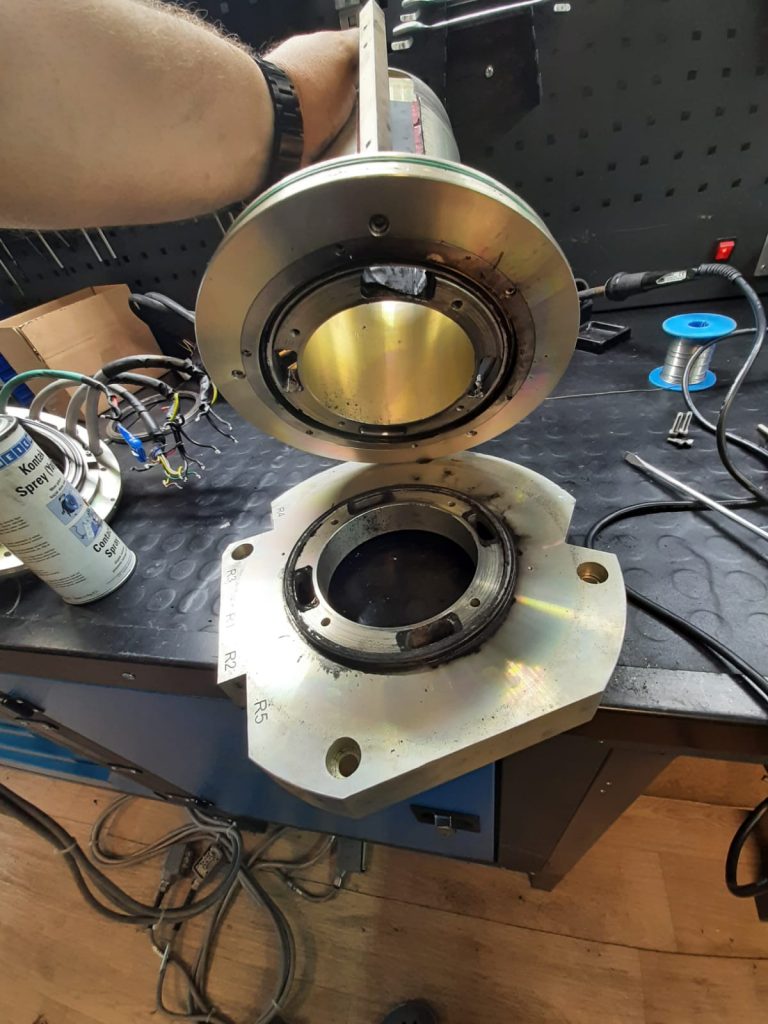

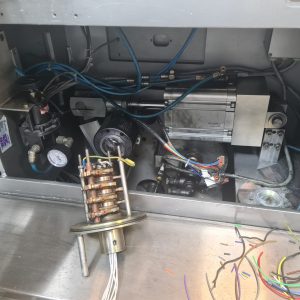

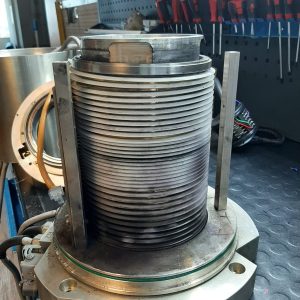

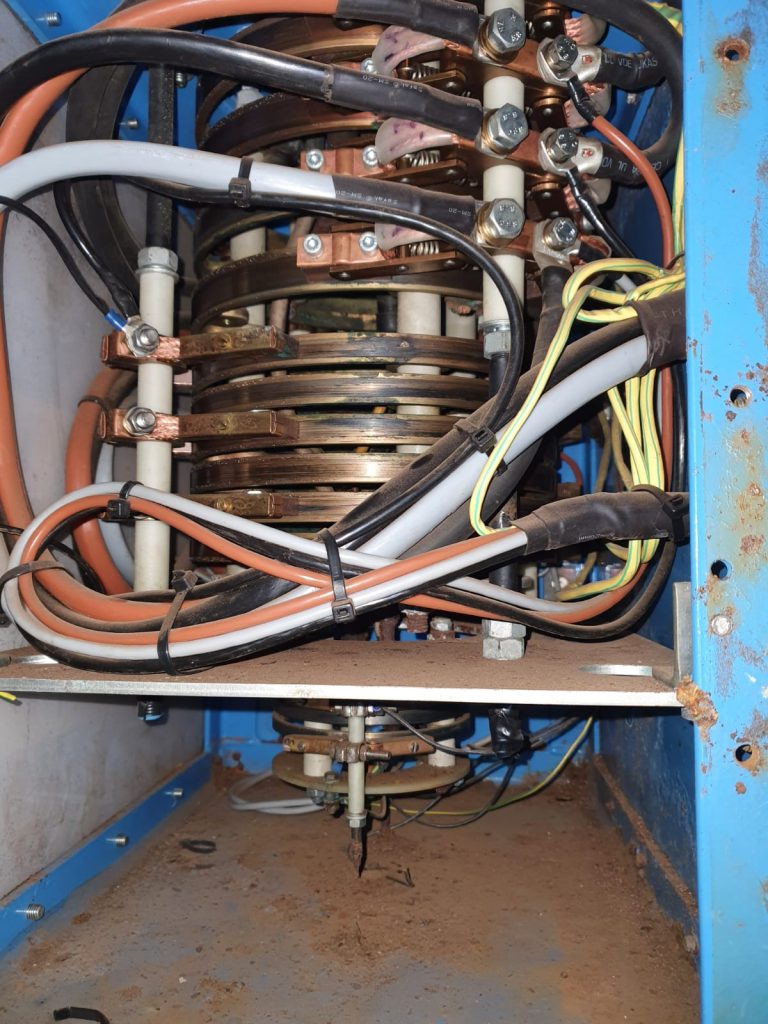

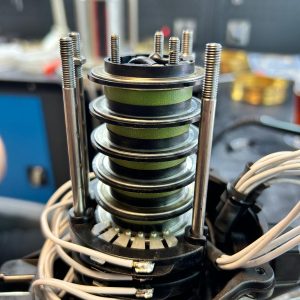

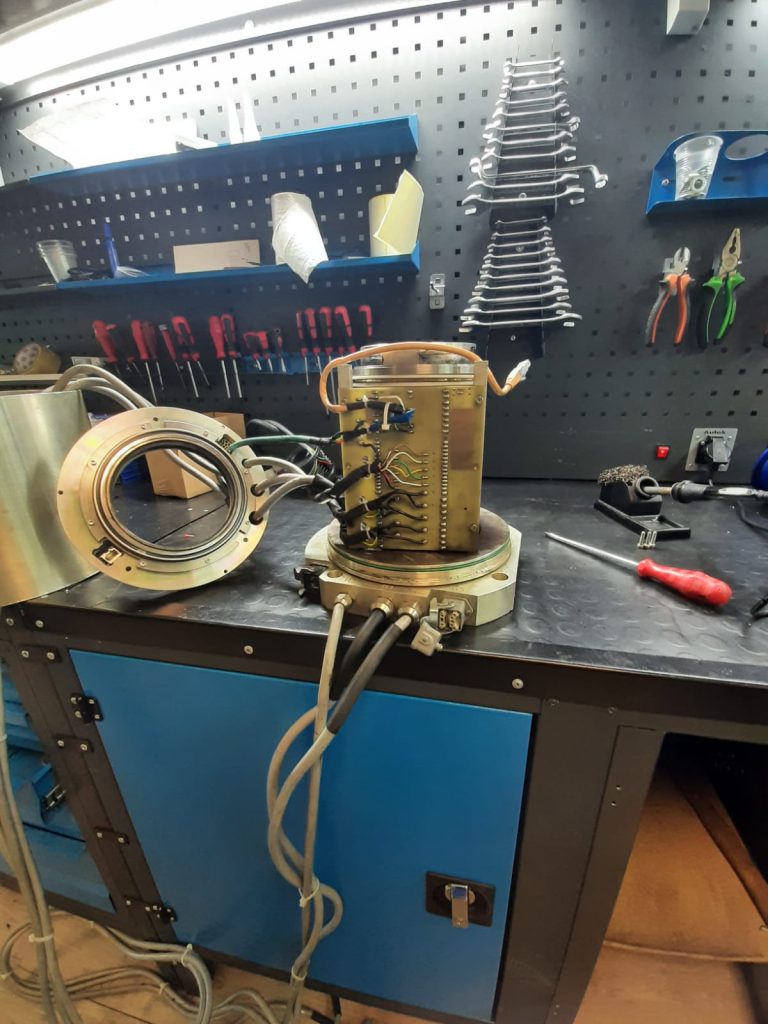

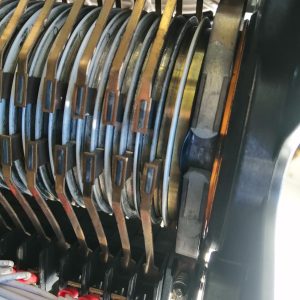

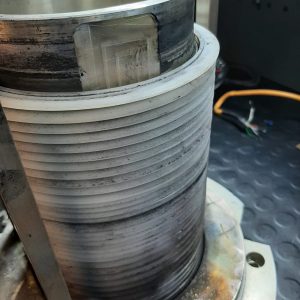

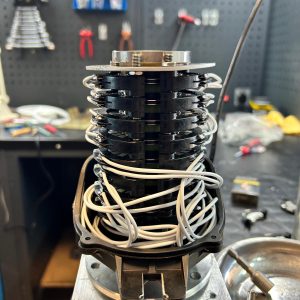

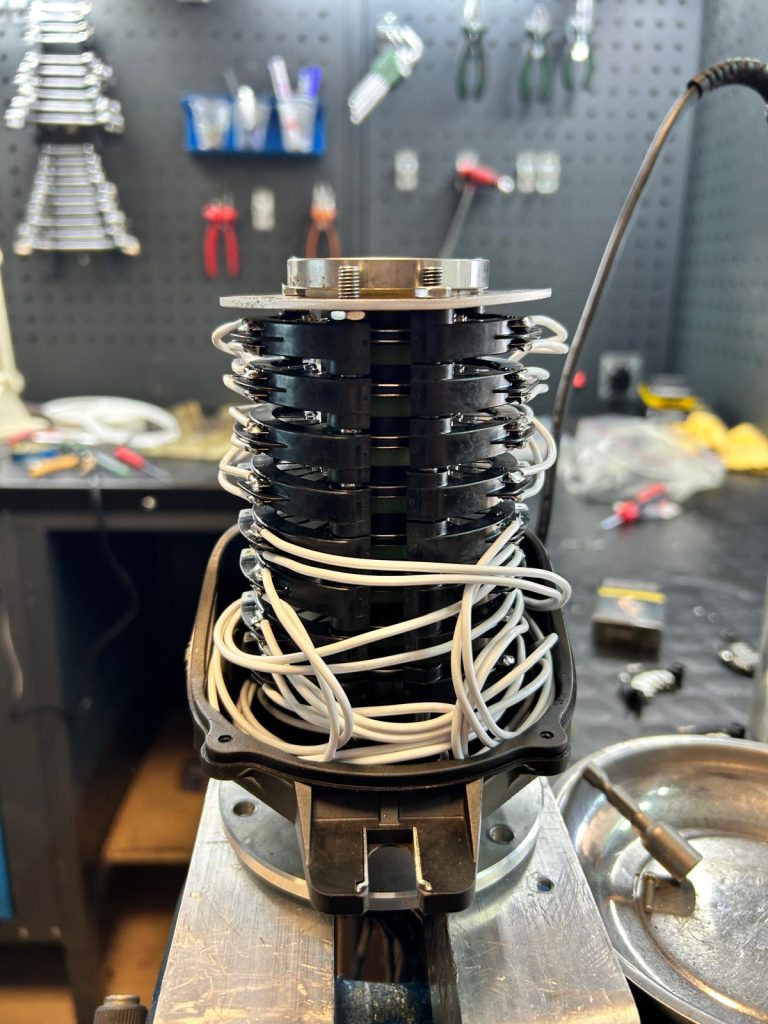

Aşağıda slip ring tamir ve bakım aşamalarına dair bazı örnek fotoğrafları görebilirsiniz:

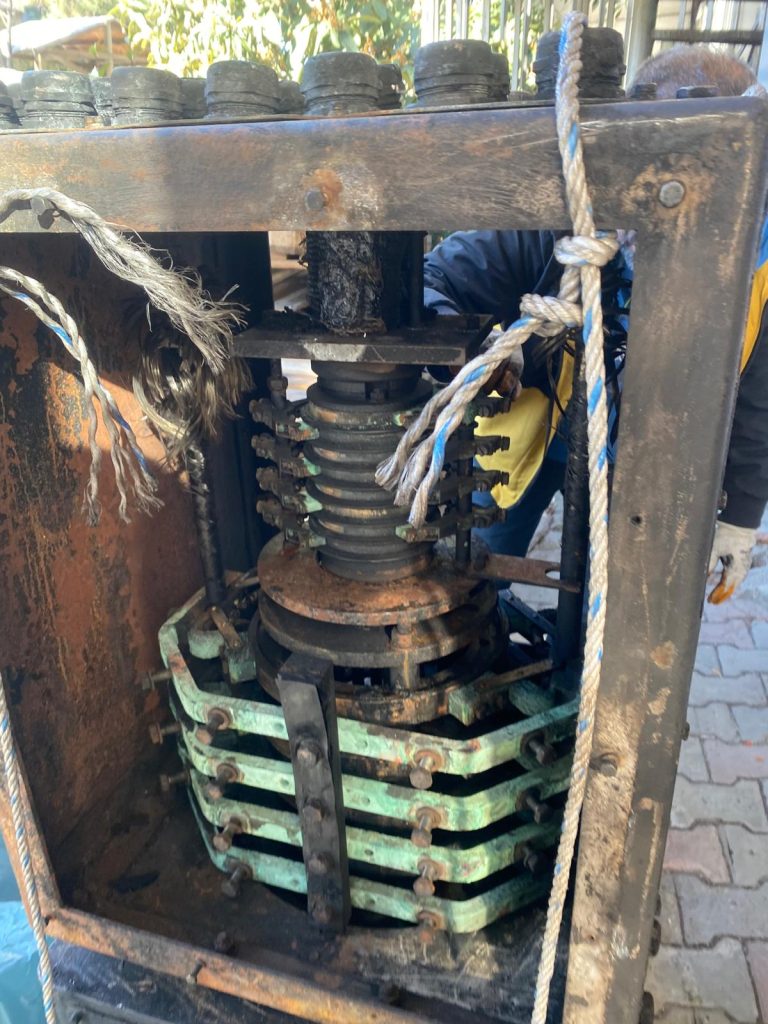

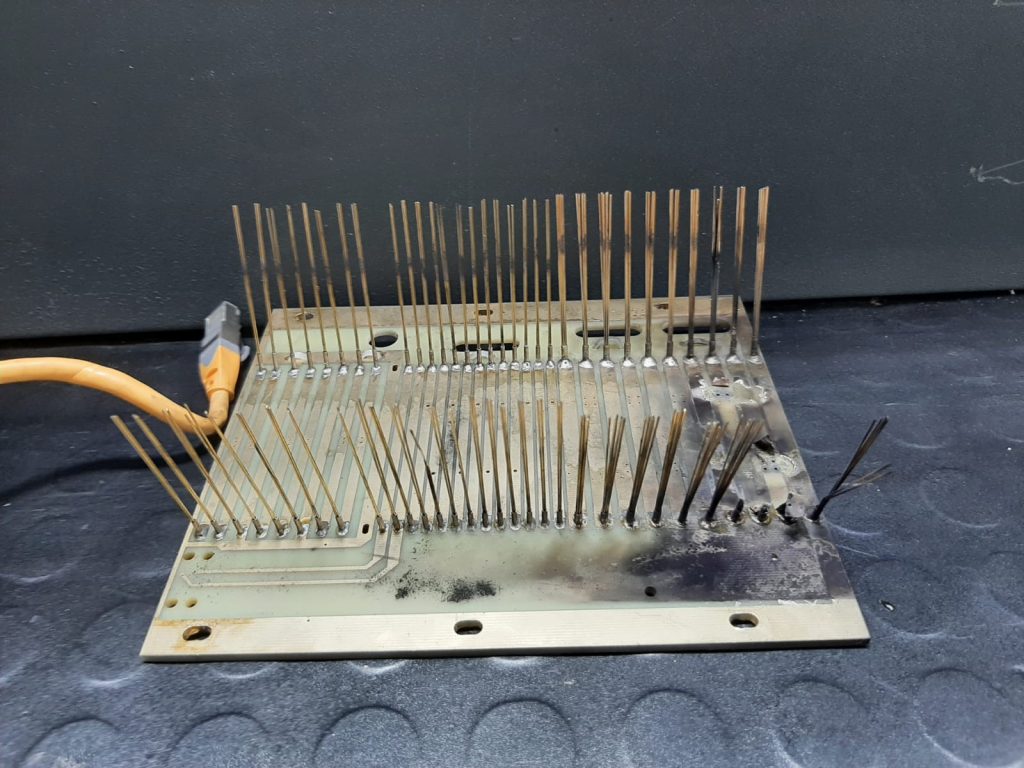

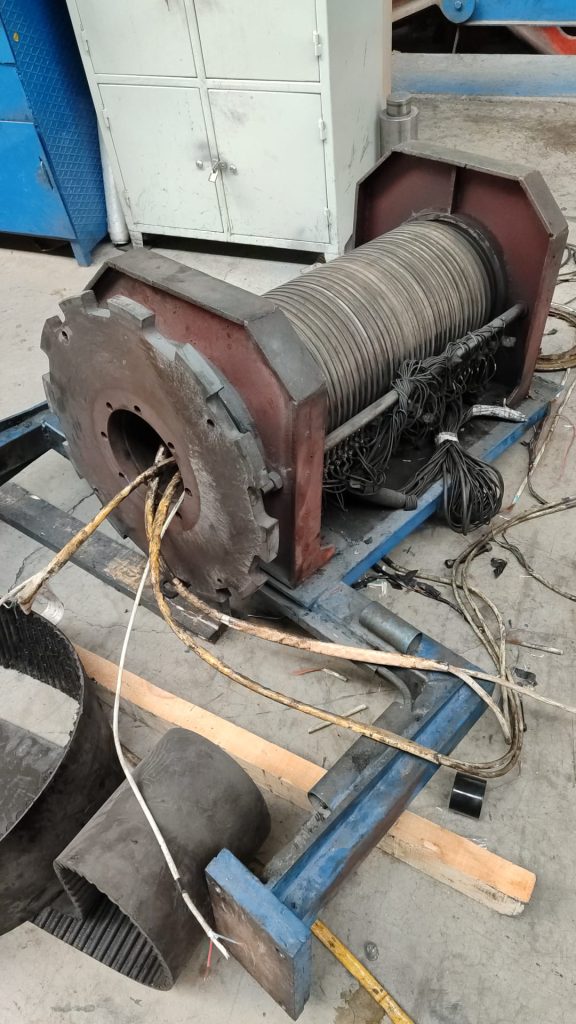

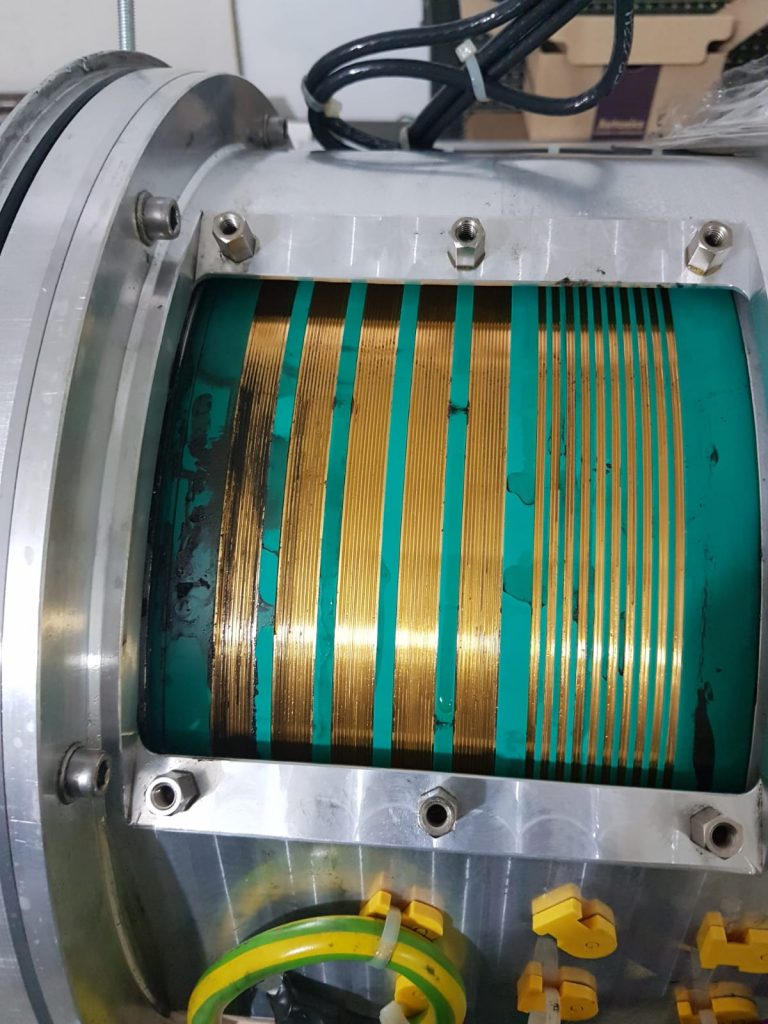

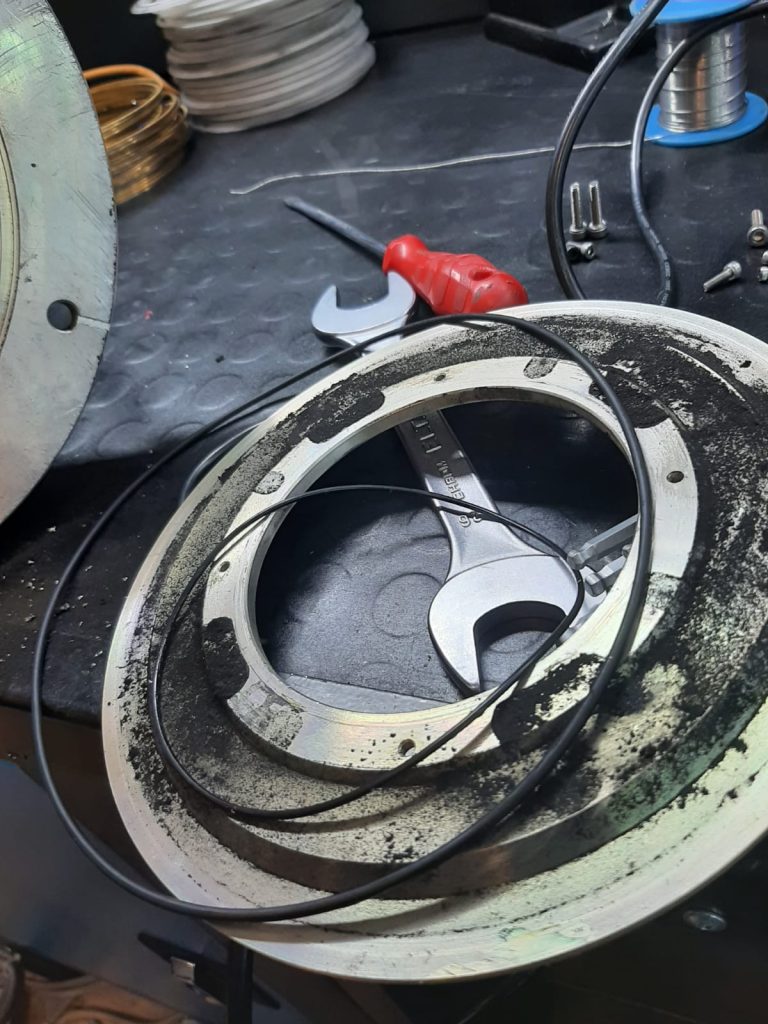

Bozuk bir kömürlü slip ring

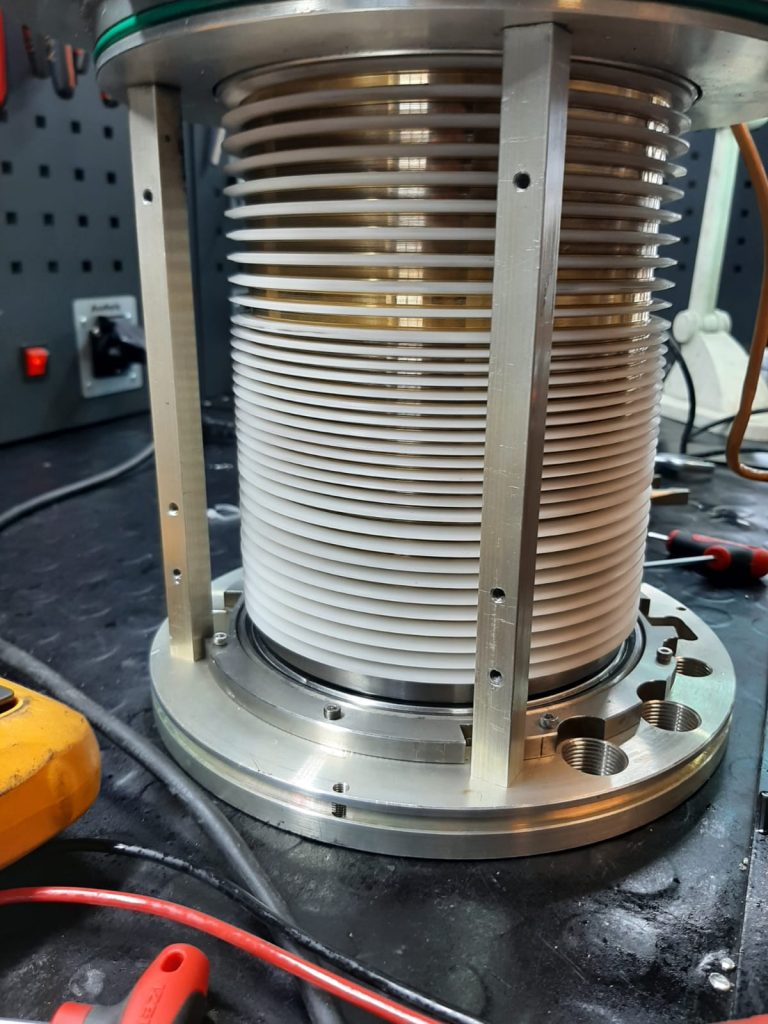

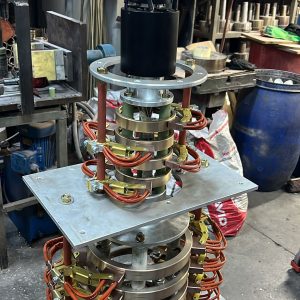

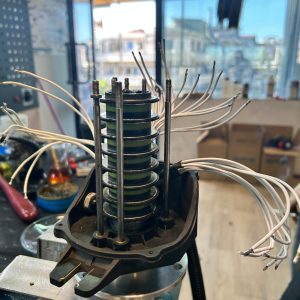

Tamir edilmiş bir kömürlü slip ring
1635836270935
slip ring

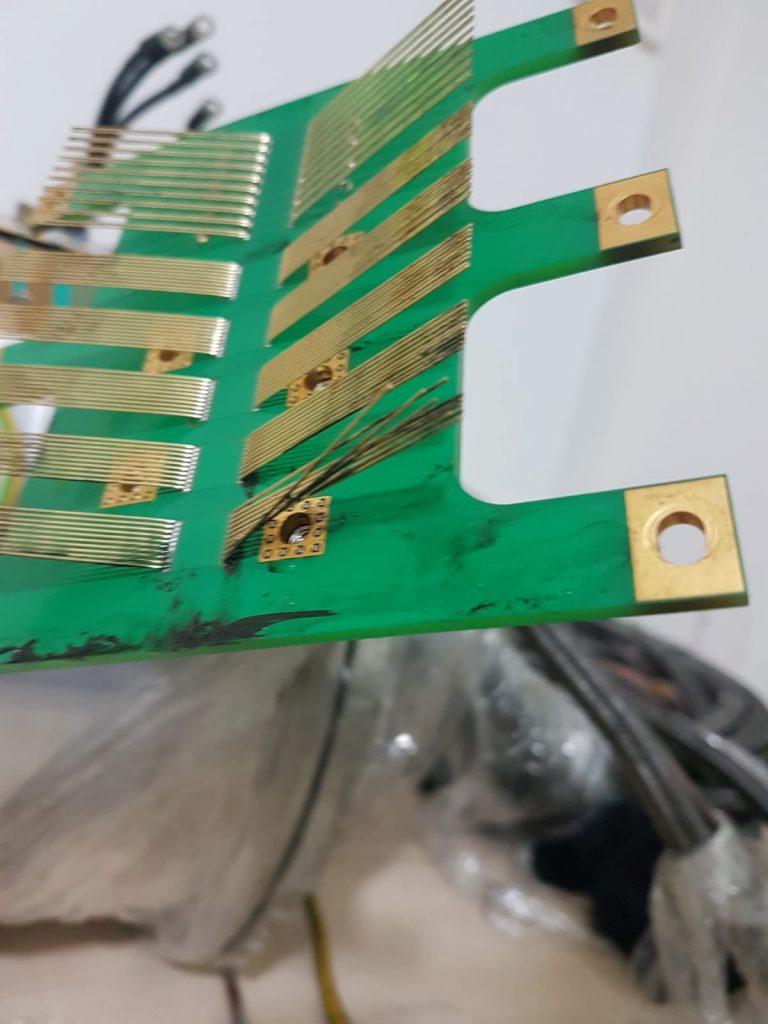

1635836270927
1635836270944

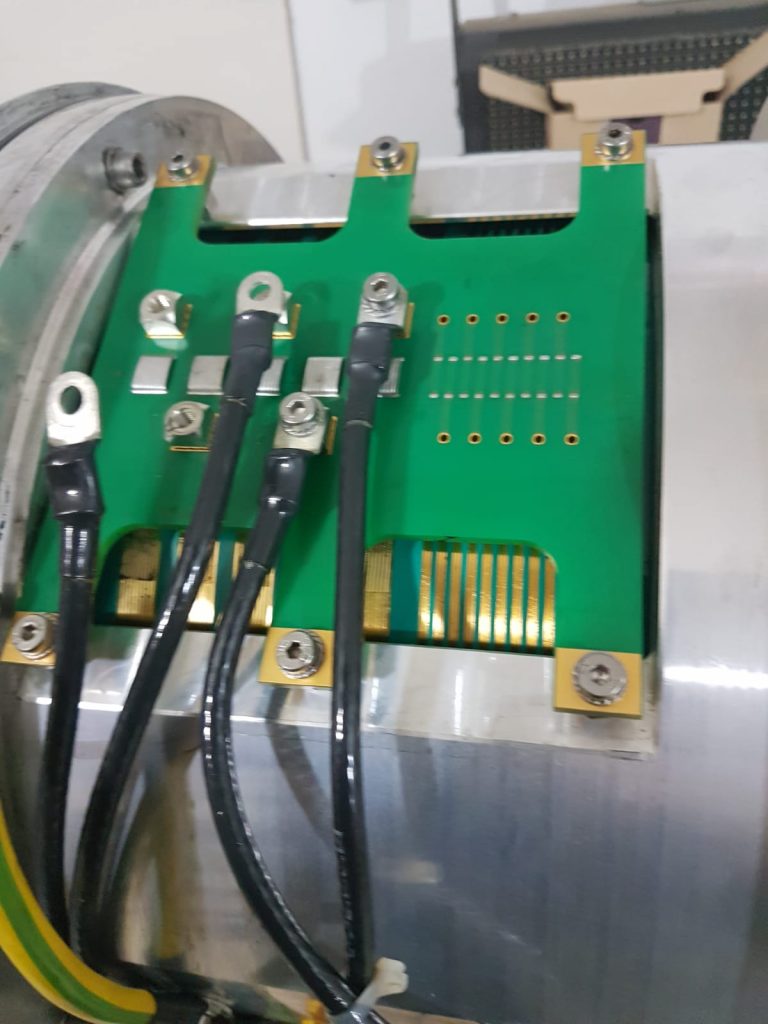

1635836270930
1635836270952

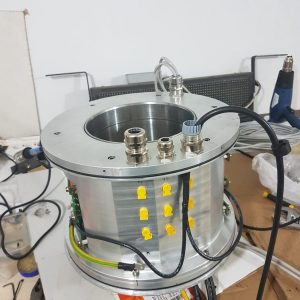

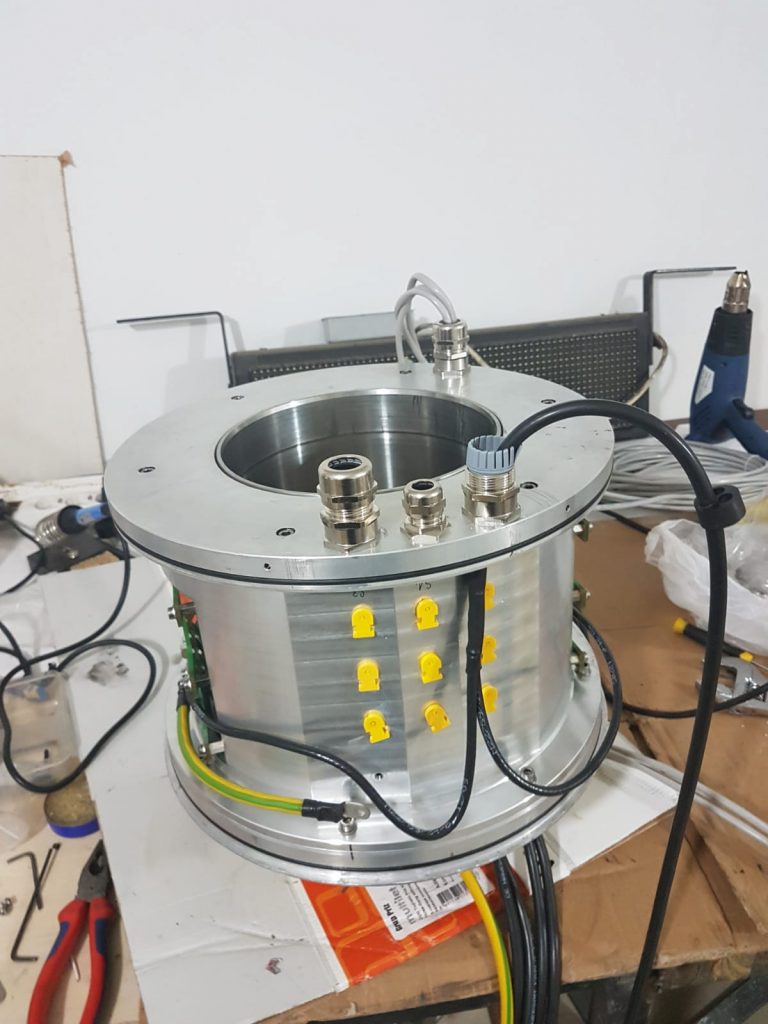

1635836270970
1635836270947

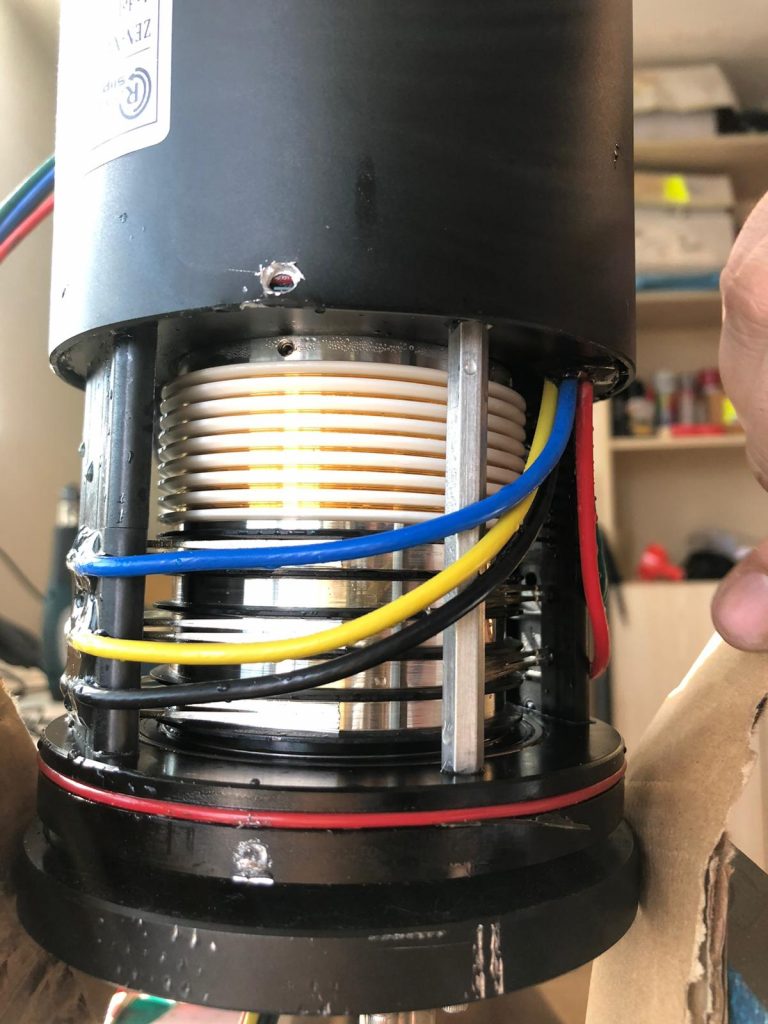

1635836271180
1635836271189

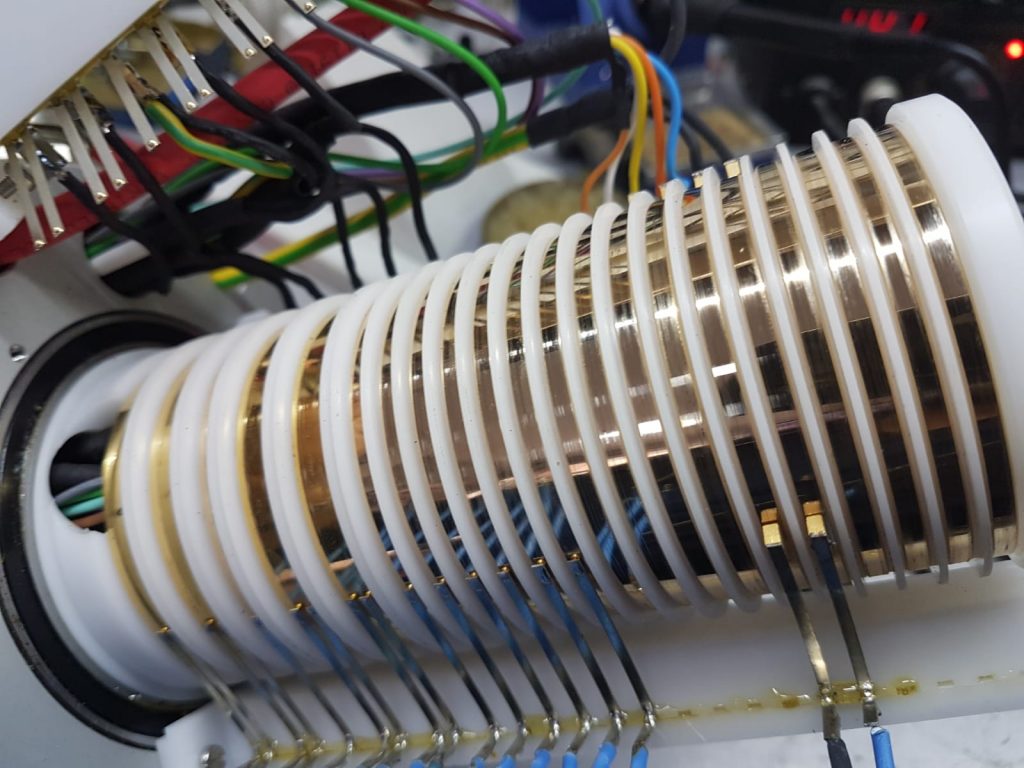

1635836271043
1635836271122

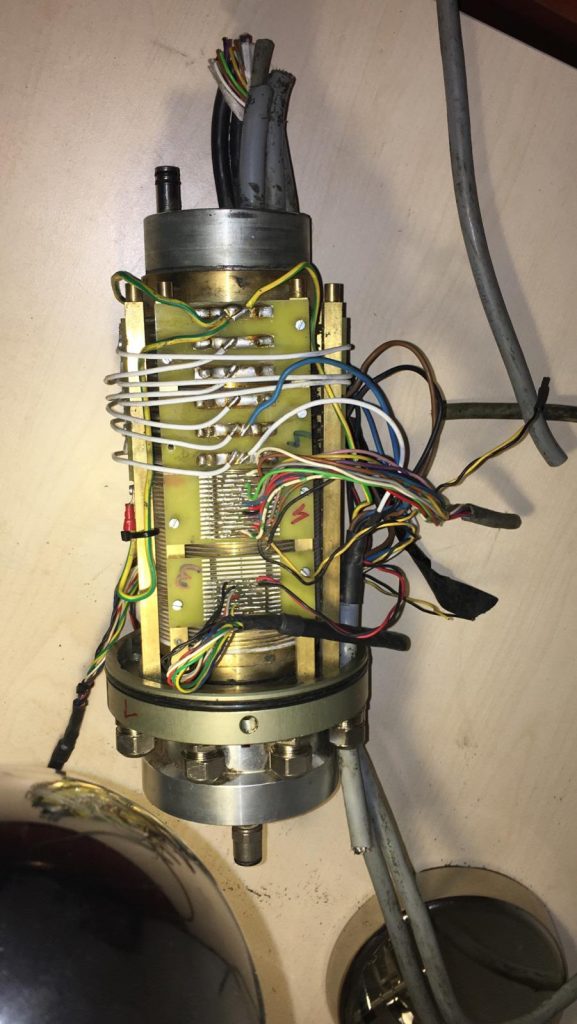

1635836270904

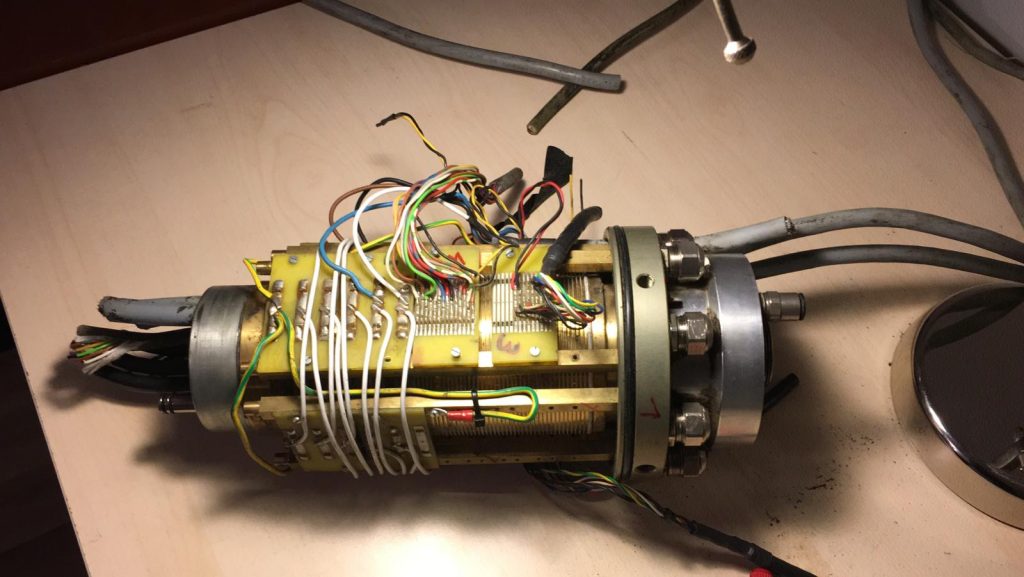

1635836270901
1635836270907
1635836270874

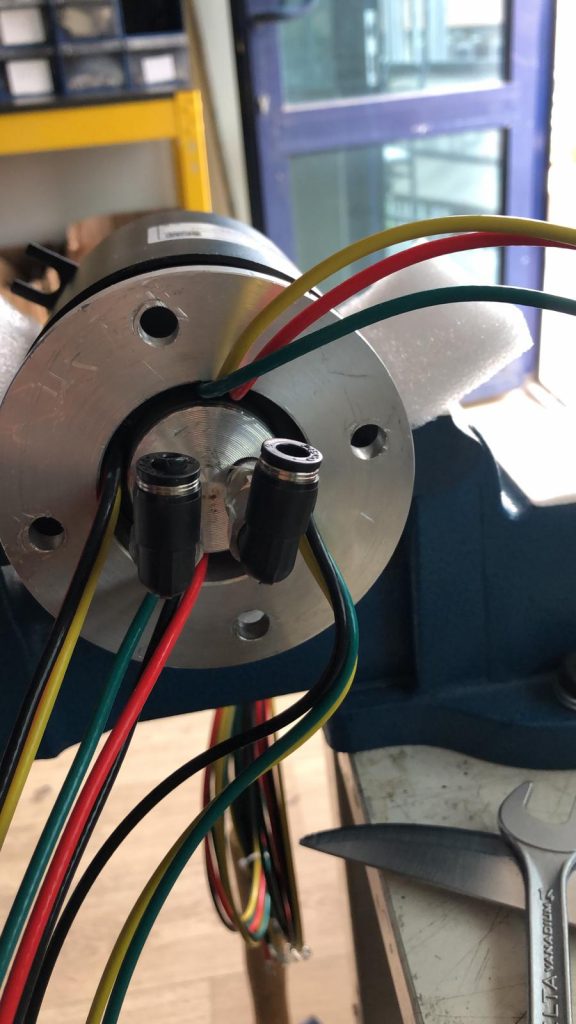

1635836271130
1635836270938

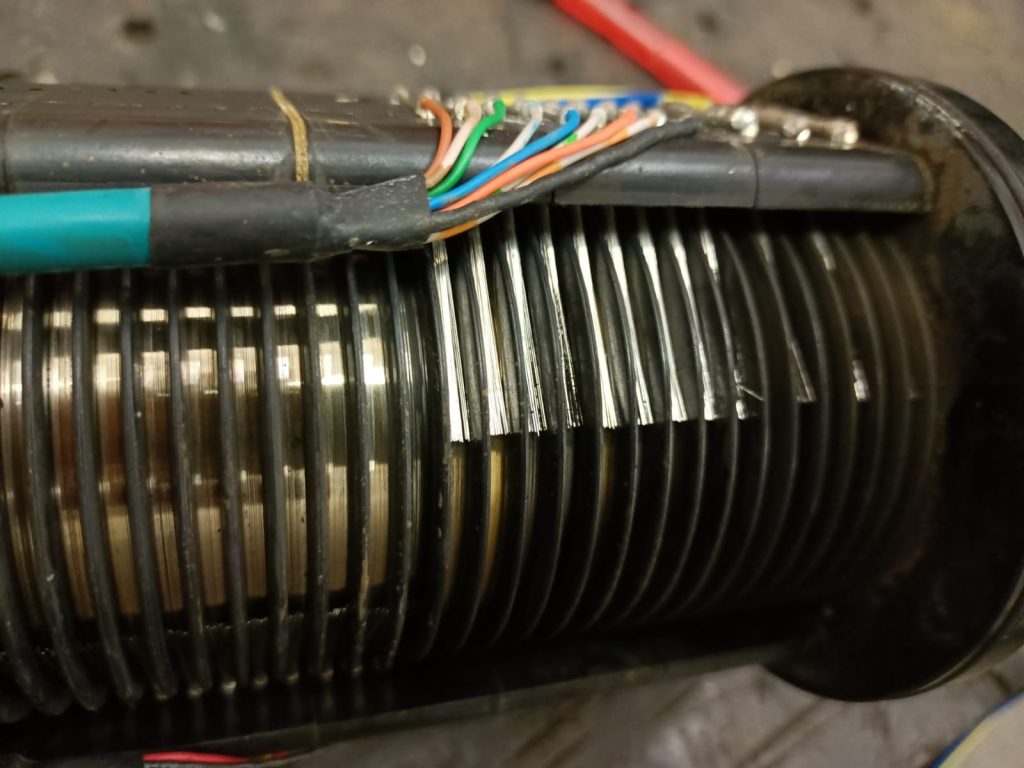

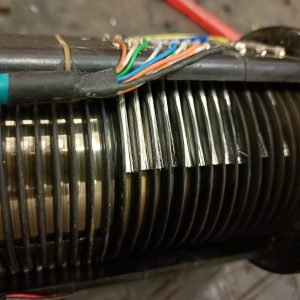

20231227171237_2

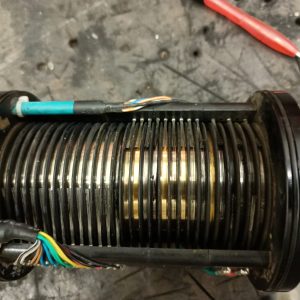

20231227171239_0

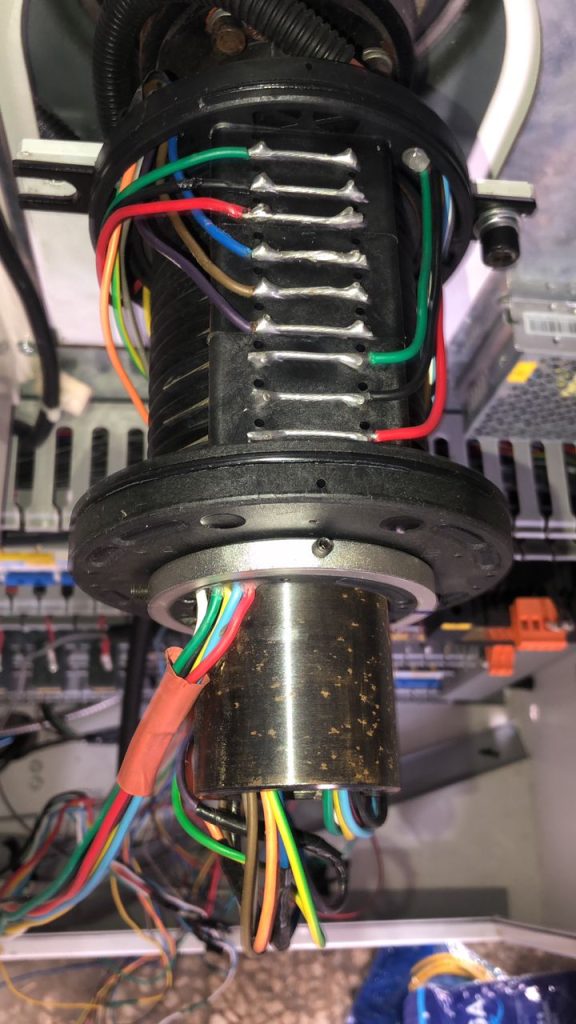

20231227170843_0

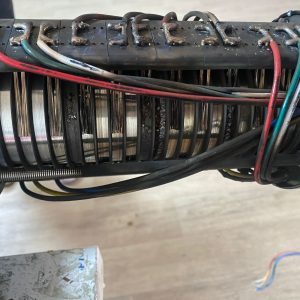

20231227170843_2

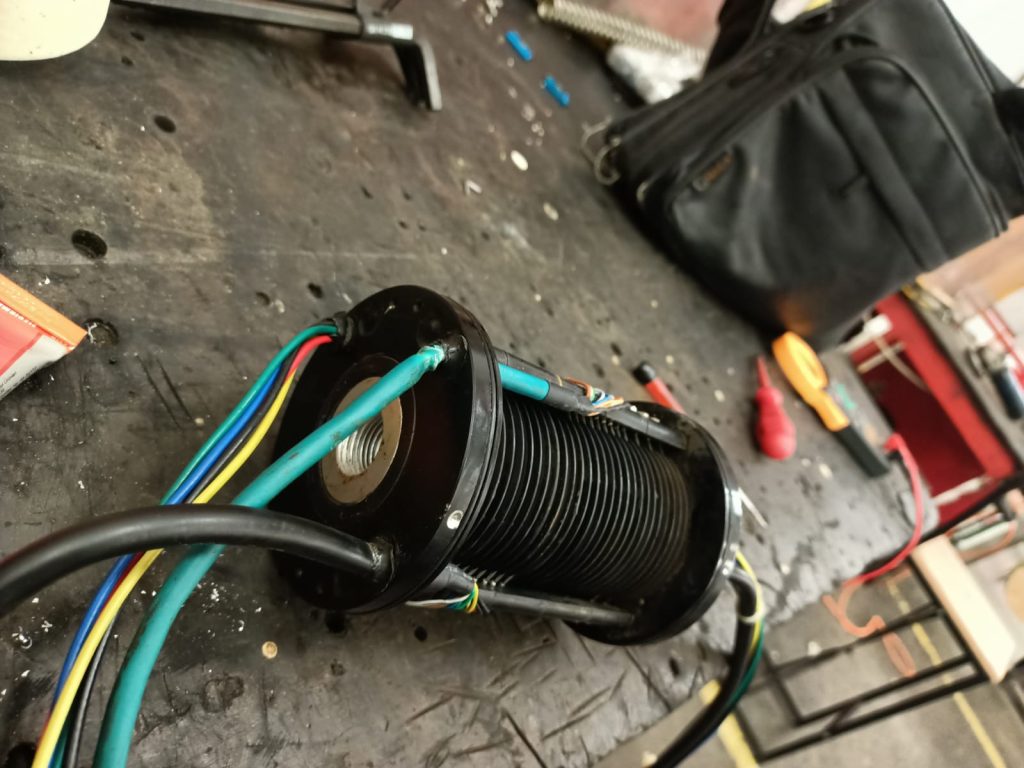

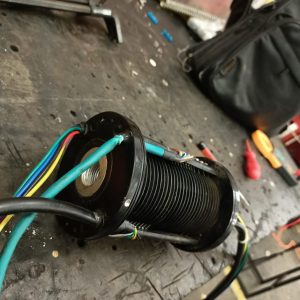

20231227171236
20231227171237_0
20231227171238_1

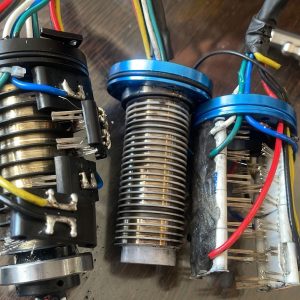

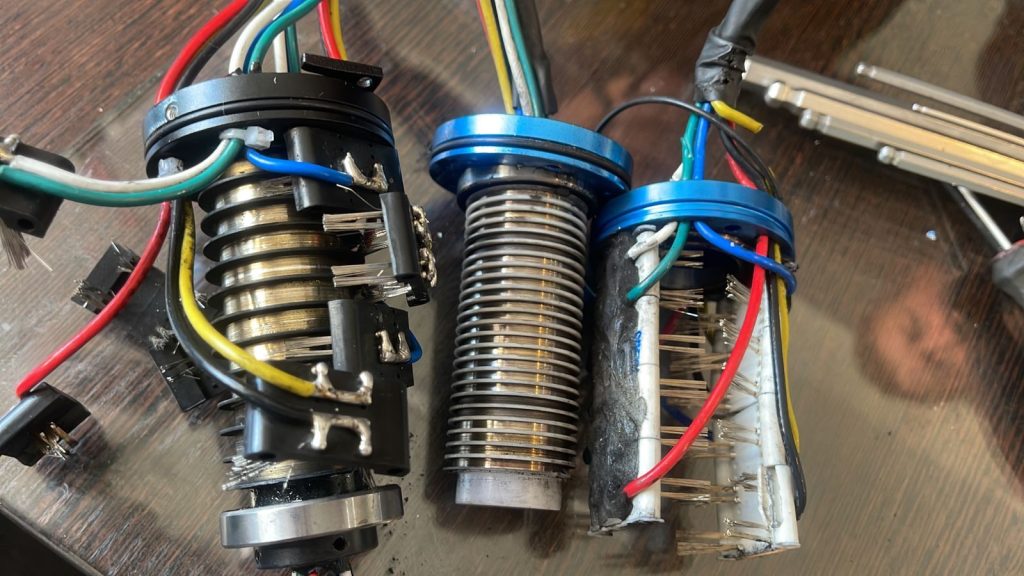

20231227171238_3
20231227171237_1

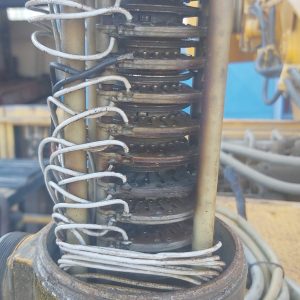

20231227171238_0
20231227171238_2

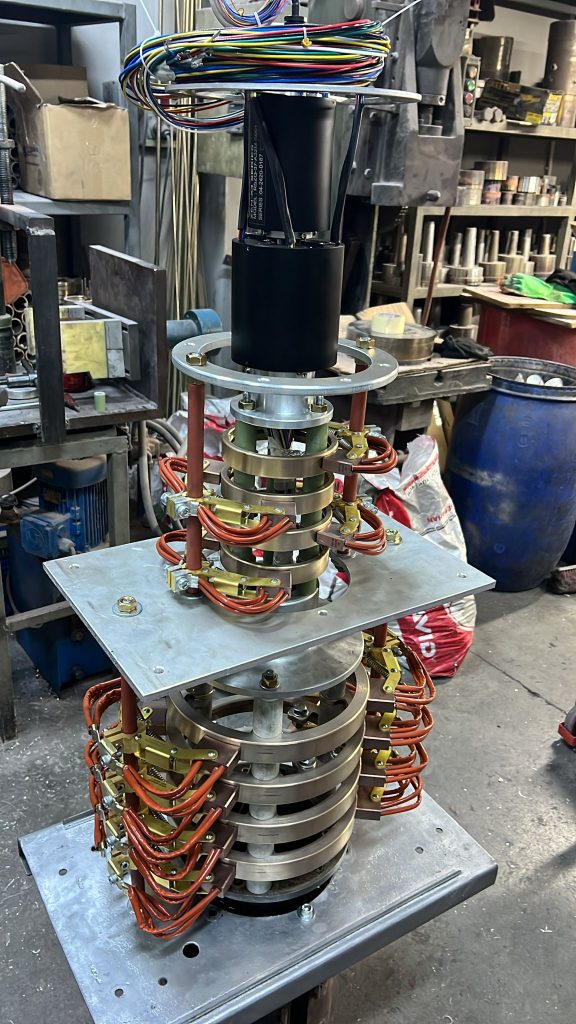

20231227171252

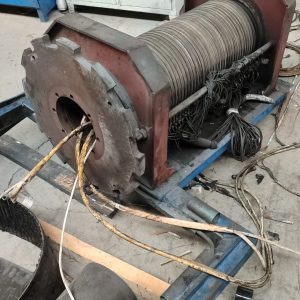

20231227170844

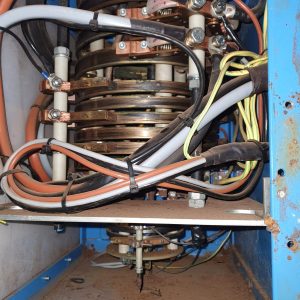

20231227171345_2

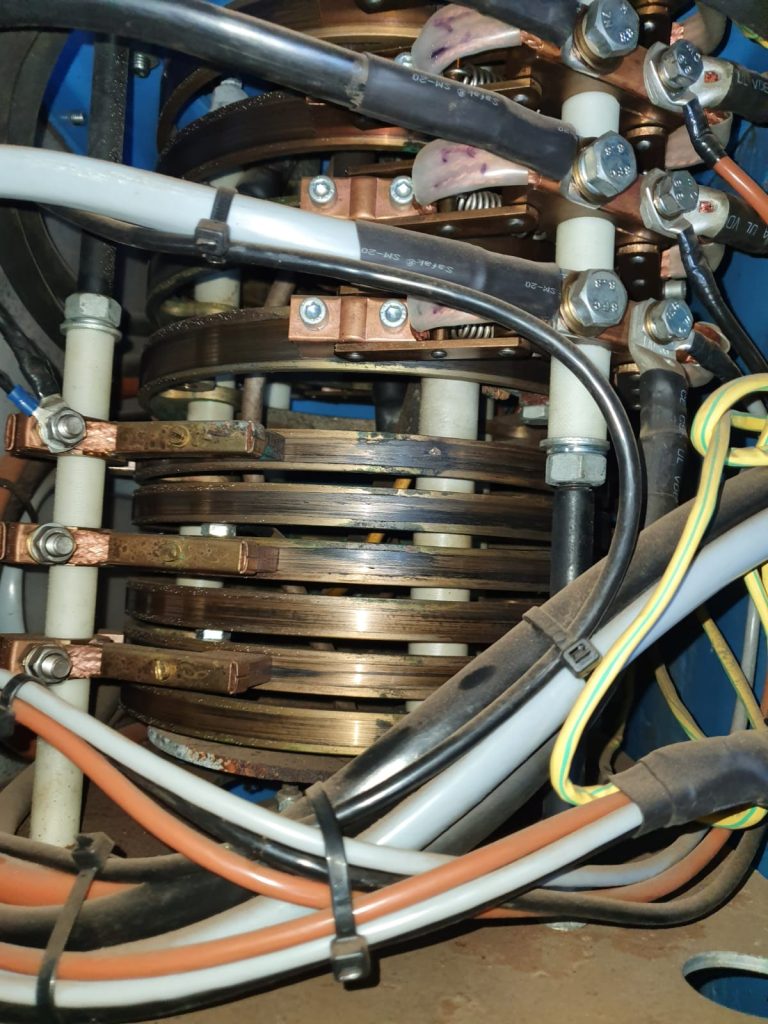

20231227171345_1

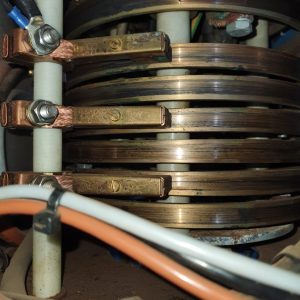

20231227171344_1

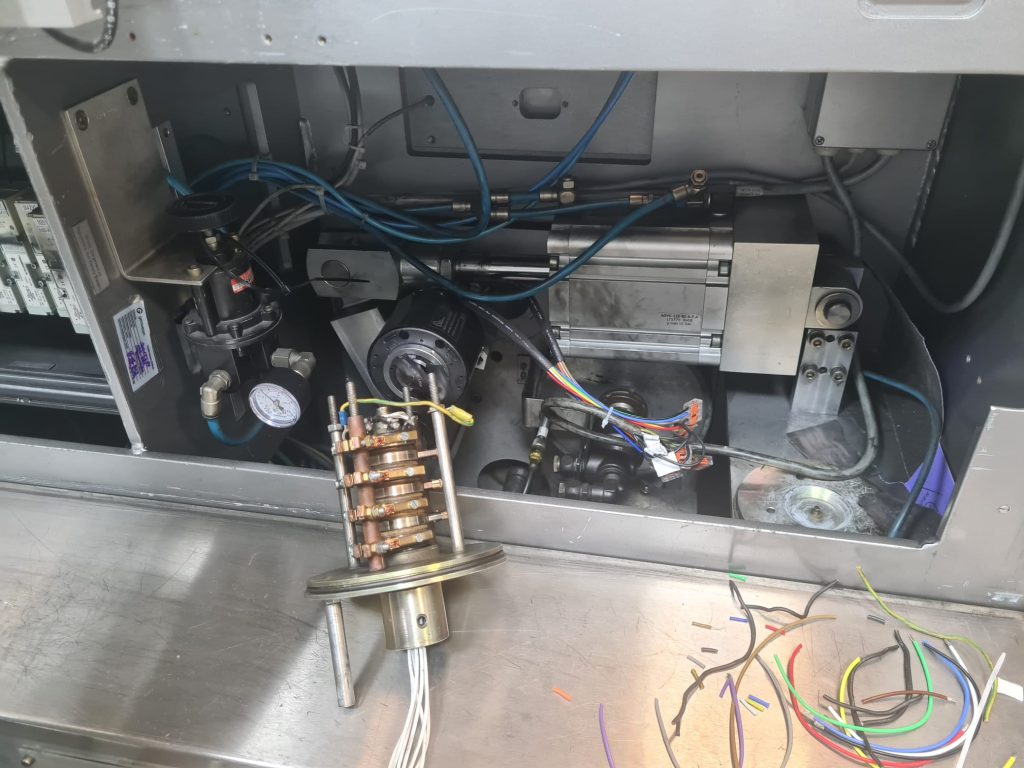

slipring-tamir-20240104092321_0

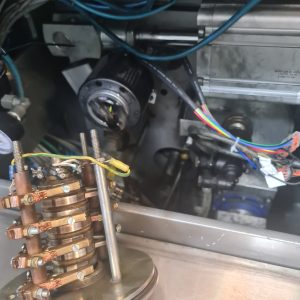

slipring-tamir-20240104092321_1
